Зачистной станок с приводом от электро мотора 2,2 кВт, 3000 об/мин АИР 80B2.
Вариант с виброопорами, все по максимуму сделано с исключением механически операций (токарка, фрезеровка), за исключением вала. Листовые детали сопряжены по системе "пазл", удобно собирается.
Изготовлено в металле, испытано, работает !!! будут вопросы обращайтесь, запилю видео.
Вь дальнейшем планирую совместить с гриндером на ленте 50х1800
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Зачистной станок для профильной трубы от 20х20 до 100х100

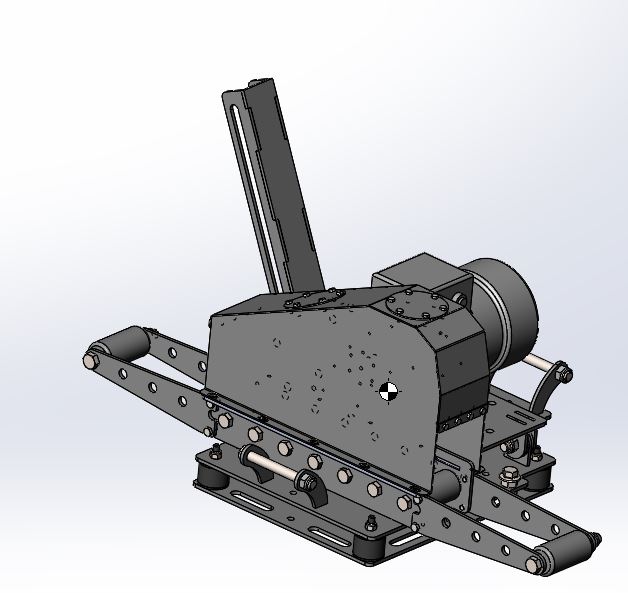

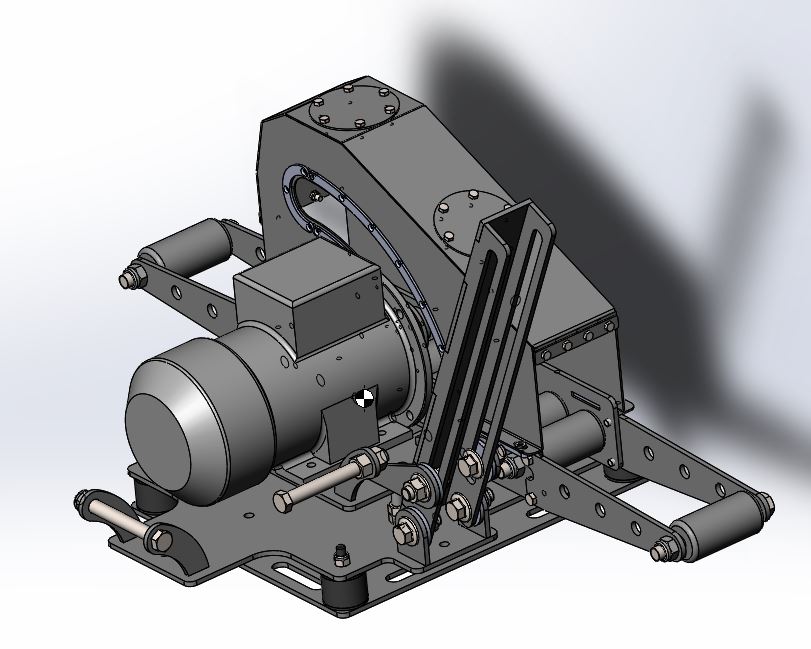

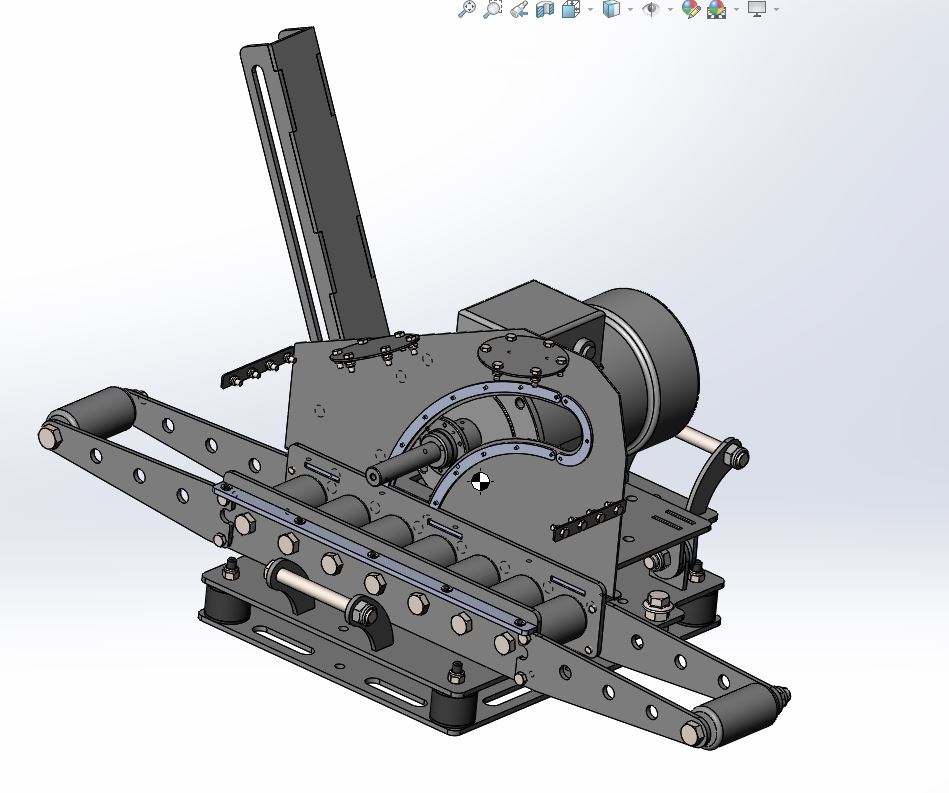

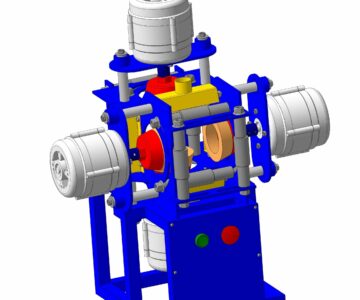

Зачистной станок для профильной трубы от 20х20 до 100х100
13
174
1
0
80
Еще чертежи и проекты по этой теме:
Автор
Alex2535
Дата
12.08.2024
Язык
Русский
Состав
3D Сборка, чертежи деталей
Софт
SolidWorks 2017
Как открыть?
Содержимое архива
-
фото
-
зачистной станок 1.JPG
-
зачистной станок 2.JPG
-
зачистной станок 3.JPG
-
-
2587-11 - Кронштейн - S=2 (нерж) - 1 шт.SLDDRW
-
2587-11 - Кронштейн - S=2 (нерж) - 1 шт.SLDPRT
-
2587-12 - Крышка - S=2 (нерж) - 1 шт.SLDDRW
-
2587-12 - Крышка - S=2 (нерж) - 1 шт.SLDPRT
-
2587-13 - Планка - S=2 (нерж) - 2 шт.SLDDRW
-
2587-13 - Планка - S=6 - 2 шт.SLDPRT
-
2587-14 - Крышка - S=2 (нерж) - 2 шт.SLDDRW
-
2587-14 - Крышка - S=2 (нерж) - 2 шт.SLDPRT
-
2587-15 - Планка - S=3 - 1 шт.SLDDRW
-
2587-15 - Планка - S=3 - 1 шт.SLDPRT
-
2587-16 - Планка - S=3 - 1 шт.SLDDRW
-
2587-16 - Планка - S=3 - 1 шт.SLDPRT
-
2587-17 - Планка - S=3 - 1 шт.SLDDRW
-
2587-17 - Планка - S=3 - 1 шт.SLDPRT
-
2587-18 - Планка - S=3 - 1 шт.SLDDRW
-
2587-18 - Планка - S=3 - 1 шт.SLDPRT
-
2587-19 - Планка - S=3 - 1 шт.SLDDRW
-
2587-19 - Планка - S=3 - 1 шт.SLDPRT
-
2587-1Плита -1 шт..SLDDRW
-
2587-1Плита.SLDPRT
-
2587-2 фланец S=6 - 1 шт..SLDDRW
-
2587-20 - Планка - S=3 - 1 шт.SLDDRW
-
2587-20 - Планка - S=3 - 1 шт.SLDPRT
-
2587-3 основание S=6 -1 шт..SLDDRW
-
2587-3 основание.SLDPRT
-
2587-4 Стойка-2 шт.SLDPRT
-
2587-4 Стойка-S=6-2 шт.SLDDRW
-
2587-5 - Стойка - S=6 - 6 шт.SLDDRW
-
2587-5 - Стойка - S=6 - 6 шт.SLDPRT
-
2587-6 - Планка - S=6 - 2 шт.SLDDRW
-
2587-6 - Планка - S=6 - 2 шт.SLDPRT
-
2587-7 - Направляющая - S=6 - 2 шт.SLDDRW
-
2587-71 - Ушко - S=6 - 2 шт.SLDDRW
-
2587-71 - Ушко - S=6 - 2 шт.SLDPRT
-
2587-8 - Пластина - S=6 - 1 шт.SLDDRW
-
2587-81 - Ушко - S=6 - 10 шт.SLDDRW
-
2587-81 - Ушко - S=6 - 10 шт.SLDPRT
-
2587-9 - планка - S=6 - 6 шт.SLDDRW
-
2587-9 - планка - S=6 - 6 шт.SLDPRT
-
DIN EN ISO 10511 - M6 - N.sldprt
-
DIN EN ISO 10512 - M10x1.25 - N.sldprt
-
KBR-K7K.10.50.100.SLDASM
-
KBR-K7K.10.50.100.SLDDRW
-
KBR-K7K.10.50.101.SLDDRW
-
KBR-K7K.10.50.101.SLDPRT
-
KBR-K7K.10.50.102.SLDDRW
-
KBR-K7K.10.50.102.SLDPRT
-
Амортизатор 50.40.В (М10).SLDPRT
-
Болт M16-6g x 40 DIN 6921 ОЦ.sldprt
-
Болт M16-6g x 50 DIN 6921 ОЦ.sldprt
-
Болт M16-6gx140.46.019 ГОСТ 7796-70.sldprt
-
Болт M16-6gx150.56 ГОСТ 7805-70.sldprt
-
Болт M6-6gx16.56.016 ГОСТ 7798-70.sldprt
-
Болт M8x16 ГОСТ 7798-70.sldprt
-
Винт A.M4x8 ГОСТ 17475-80.sldprt
-
Гайка M12-6H.016 ГОСТ 5915-70.sldprt
-
Гайка M16-6H DIN 6923 - N.sldprt
-
Гайка M16-6H.5.016 ГОСТ 5915-70.sldprt
-
Гайка самоконтр. DIN 985 М16-6H-8-OЦ..SLDPRT
-
Зачистной станок.SLDASM
-
Компановка регулировка пластиной.SLDASM
-
Компановка.SLDASM
-
мотор АИР_80В2.SLDPRT
-
Ось.SLDDRW
-
Ось.SLDPRT
-
планка.SLDPRT
-
пластина.SLDPRT
-
ролик 2C51-10002.SLDPRT
-
фланец.SLDPRT
-
Шайба C.6.03.019 ГОСТ 11371-78.sldprt
