Станок зачистной

Станок зачистной - предназначен для зачистки поверхностей различных деталей при помощи вращающейся щетки

Техническая характеристика
1Диаметр щетки, мм 150
2Длина щетки, мм 100
3Частота вращения щетки, об/мин 1500...3000
4Материал щетки сталь 0,2...0,3
5 Привод:
двигатель АИР 90 L4
мощность, кВт 2,2
частота вращения, об/мин 1500
6 Клиноременная передача 2:1 длина ремня, мм 1250
7 Габаритные размеры, мм 634х1026х900

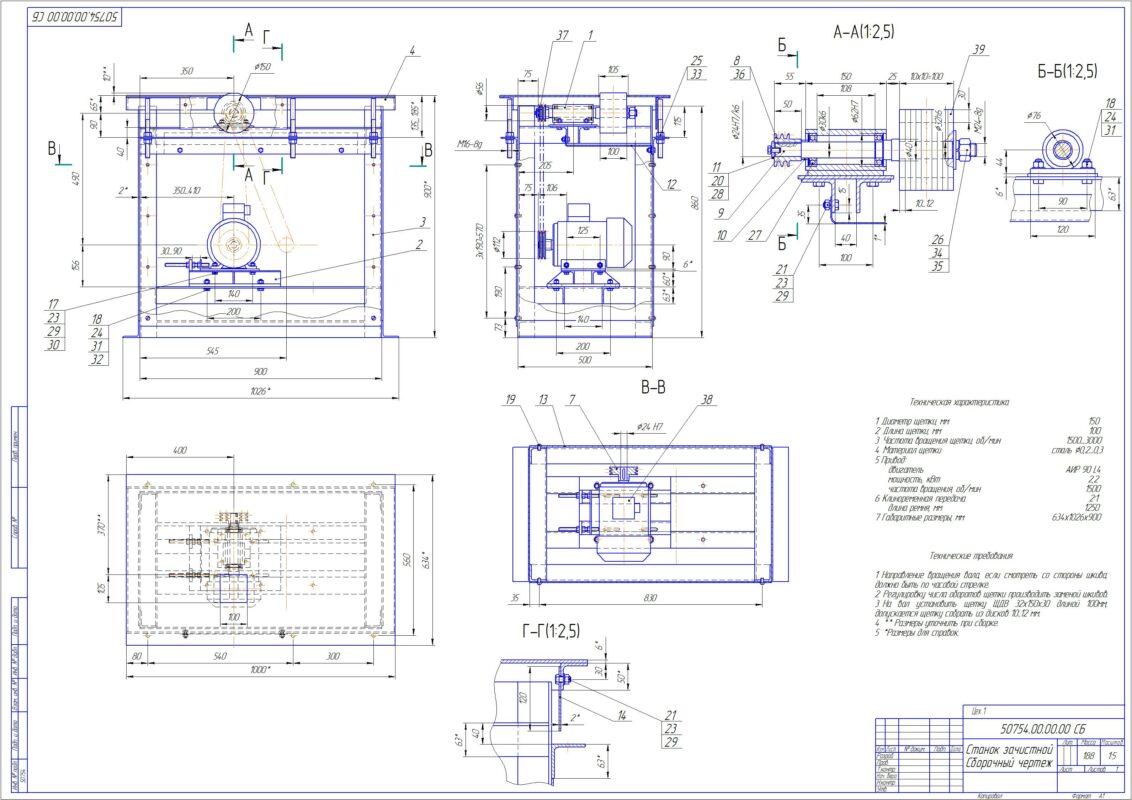

Состав: Сборочный чертеж (СБ), спецификация Язык документа

Софт: КОМПАС-3D 15

Файлы:
Станок зачистной\Станок зачистной Сб.cdw
Станок зачистной\Станок зачистной.spw
