Станок зачистной для зачистки профильной трубы.

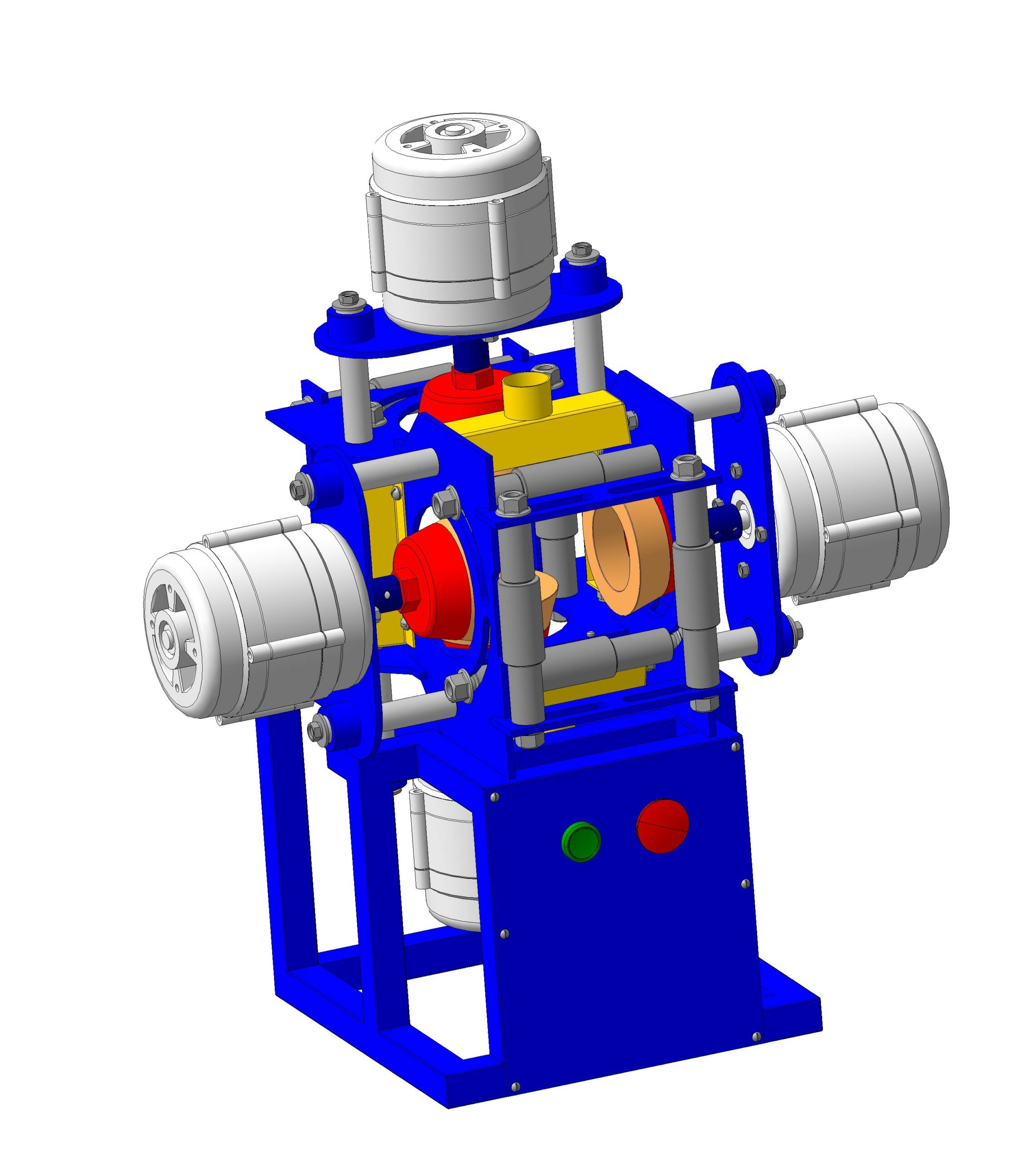

Станок предназначен для четырехсторонней зачистки трубы круглого и прямоугольного сечения, позволяет зачищать трубы от 0 до 80 мм. В станке применены моторы от отечественных стиральных машин типа АВЕ 071 4с(модель тоже в архиве). Станок проверен на работоспособность, чистит от рыхлой ржавчины хорошо. Проталкивание трубы ручное. В архиве есть чертежи на раскрой, чертежи для токарки и чертежи заготовок на раму.

Состав: Сборка, модели деталей

Софт: КОМПАС-3D 14

Файлы:
Сборка роликов.a3d
Сборка роликов оси.a3d
втулка подачи.m3d
Вытяжка.a3d
вытяжка раскрой.frw
Пара кареток в сборе горизонтальные.a3d
вал подачи.m3d
патрубок.m3d
Втулка промежуточная.m3d
Сборка.a3d
Втулка скользящая.m3d
Пластина панели.m3d
Пластина скользящая.m3d
Пластина передняя.m3d
Чертежи на токарку.cdw
шток.m3d
Чашка/
Чашка/Щетка в сборе.a3d
Чашка/Корпус.m3d
Чашка/Шетина.m3d
Комутация/
Комутация/23054_03.m3d
Комутация/complete_osmoz_023711_ew_01.m3d
Комутация/head_023800_ew.a3d
Комутация/head_023800_ew_02.m3d
Комутация/head_023800_ew.txt
Комутация/23113.m3d
Комутация/22829.a3d
Комутация/22829_02.m3d
Комутация/22829_01.m3d
Комутация/head_023800_ew_01.m3d
Комутация/complete_osmoz_023711_ew_02.m3d
Комутация/23054.txt
Комутация/22829.txt
Комутация/23054_01.m3d
Комутация/complete_osmoz_023711_ew.a3d
Комутация/23054.a3d
Комутация/complete_osmoz_023711_ew.txt
Комутация/23113.txt
Комутация/23054_02.m3d
эскиз на резку.frw
Мотор АВЕ 071 4с/
Мотор АВЕ 071 4с/Крышка передняя.m3d
Мотор АВЕ 071 4с/Мотор АВЕ 071 4с.a3d
Мотор АВЕ 071 4с/статор.m3d
Мотор АВЕ 071 4с/Крышка задняя.m3d
Рама Зачистного.m3d
Каретка в сборе.a3d
Вытяжка.m3d
Переходник на чашку.m3d
Рама Зачистного сб.cdw
пластина подачи.m3d
