Прокатный (гибочный) станок для гребенки клавиши соломотряса

400

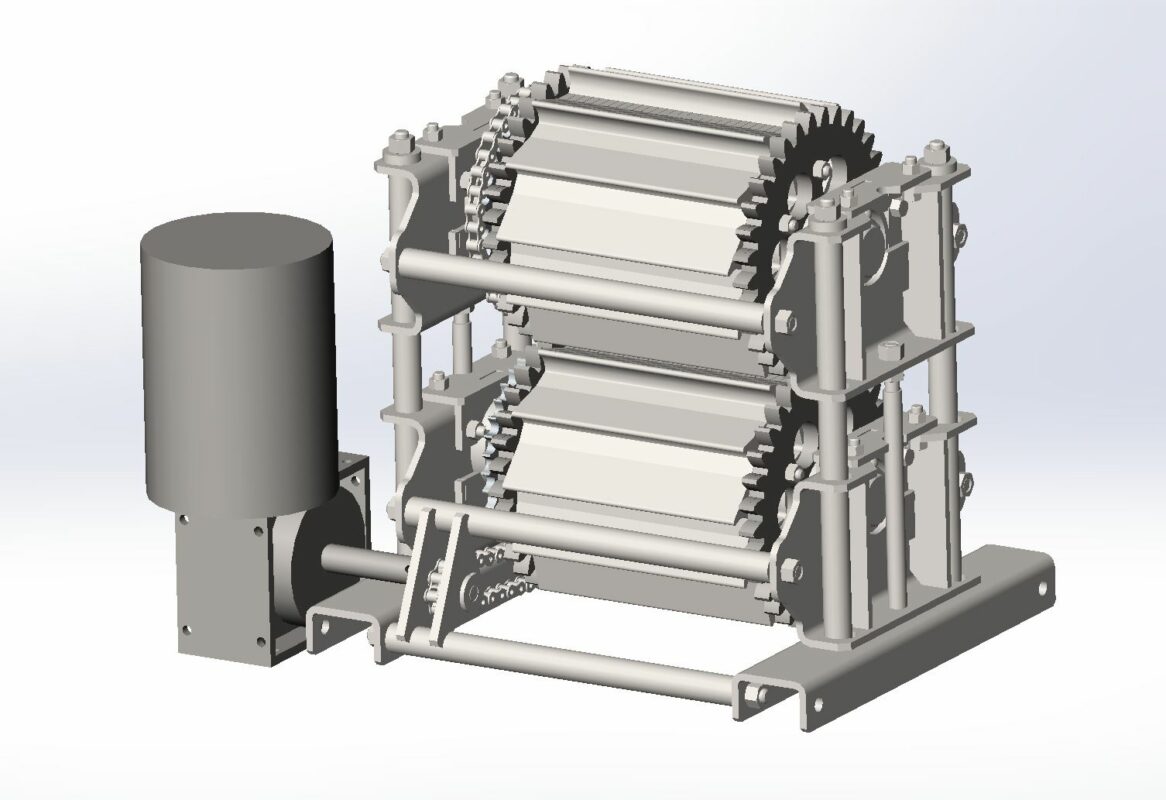

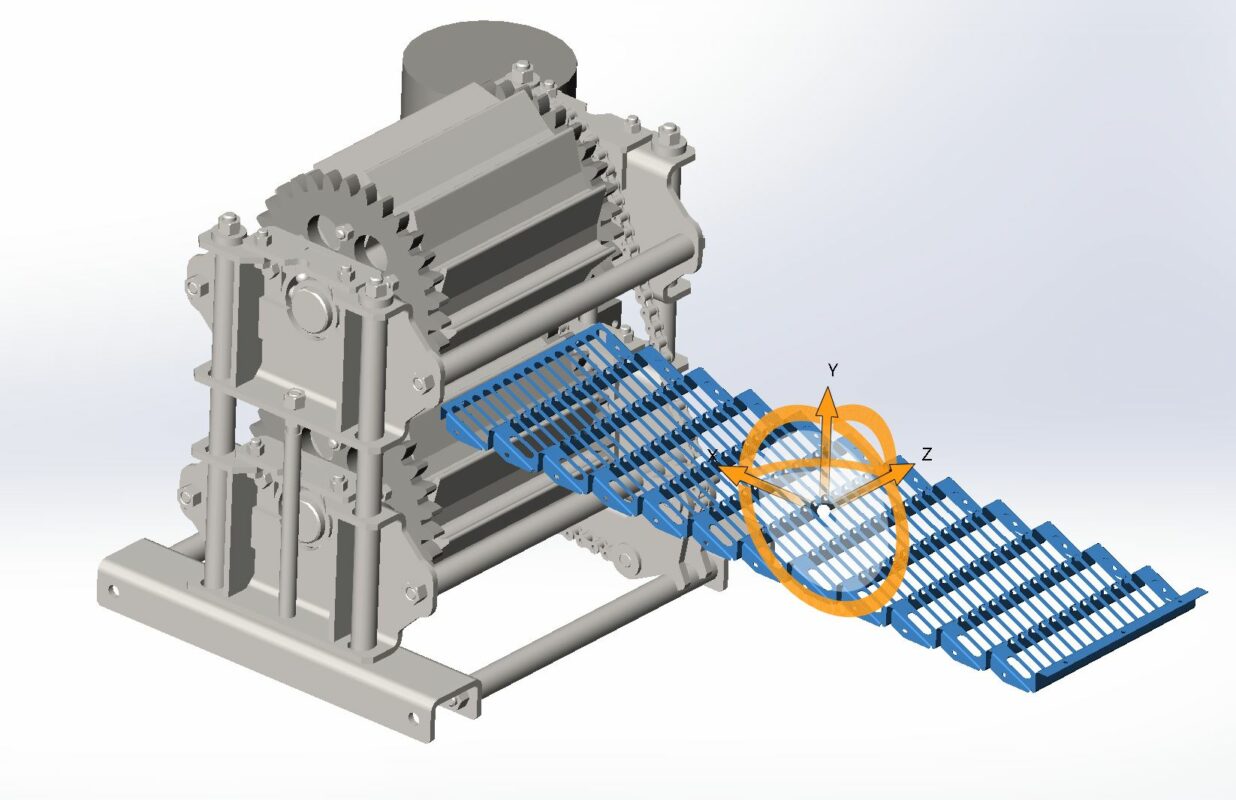

Станок предназначен для непрерывной гибки ступенек детали гребенка, которая является составной частью клавиши соломотряса зерноуборочного комбайна Палессе. Заменяет трудоемкие операции пошаговой гибки на листогибе или применение более дорогостоящего инструмента - штампов. Станок был изготовлен в металле и прошел наладку для непосредственного производства. Произведены расчеты для подбора мотор-редуктора и расчеты геометрии инструмента с учетом шага ступенек изделия. В плоской заготовке предварительно гнутся боковые полки - они же являются направляющими при последующей вальцовке.

гребенка клавиша соломотряса листопрокатный стан листопрокатный станок Палессе

Автор

Игорь Панферов

Дата

06.02.2026

Язык

Русский

Состав

Общая сборка, 3Д модели всех входящих деталей и узлов без чертежей и расчетов инструмента и без электрической схемы

Софт

SolidWorks 2022 SP05 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос
