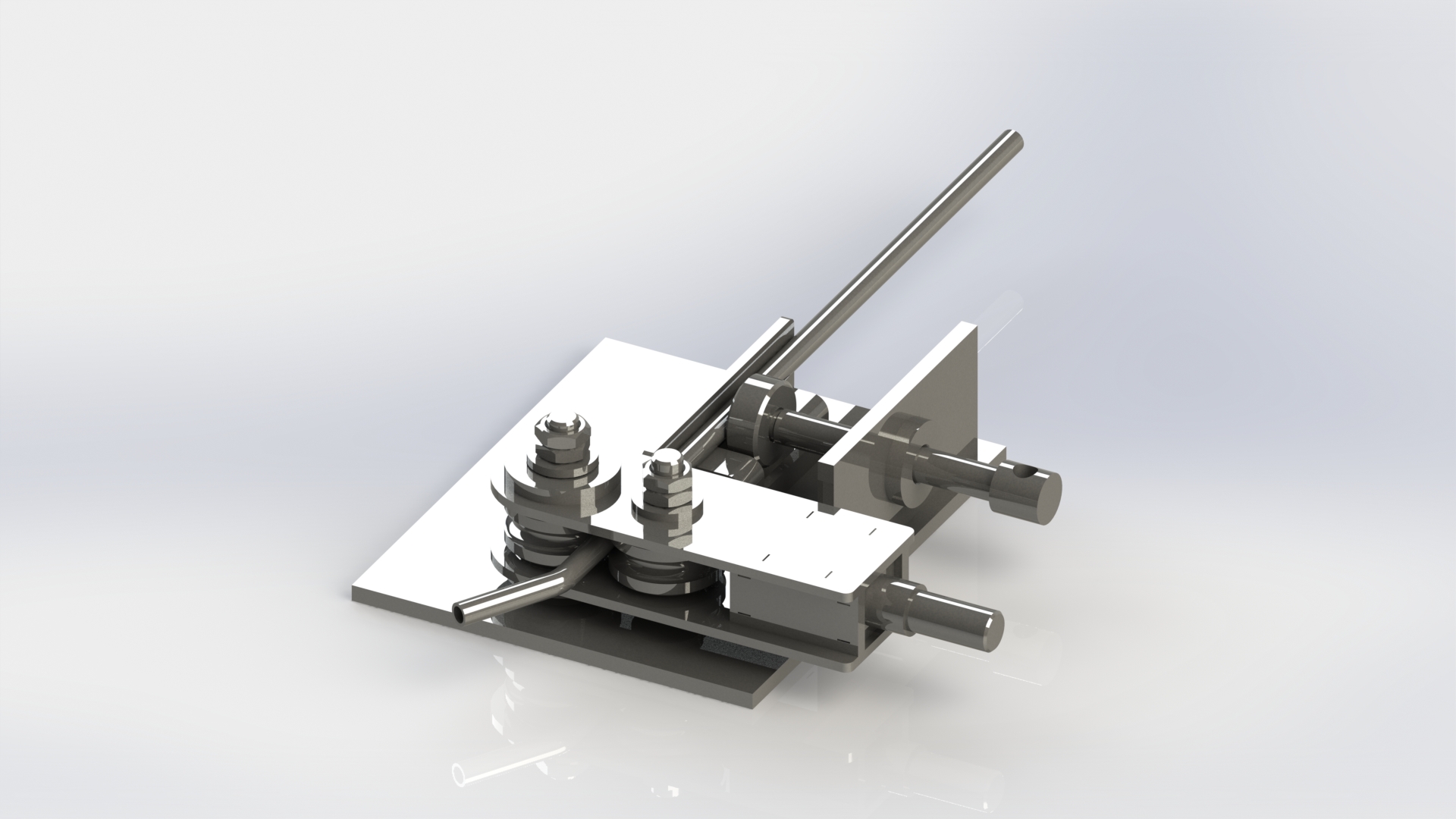

Ручной трубогибочный станок (d14)

Ручной трубогибочный станок, для трубки д14.
Для гибки труб из низкоуглеродистых и нержавеющих сталей

Состав: 3d сборка, чертежи Язык документа

Софт: SolidWorks 2013

Просмотр файлов
2208-1903011 - Трубка.SLDPRT
3388-7000000 - Струбцина.SLDASM
3390 - 6000000-2.1 - Трубогиб для гидравлики.SLDASM
3390 - 6000011 - Ролик.SLDPRT
3390 - 6000012 - Кольцо.SLDPRT
3390 - 6000013 - Палец.SLDPRT
3390 - 6000014 - Втулка.SLDPRT
3390 - 6000015 - Втулка.SLDPRT
3390 - 6000016 - Винт.SLDPRT
3390 - 6000017 - Упор.SLDPRT
3390 - 6100000 - Вилка.SLDASM
3390 - 6100011 - Пластина.SLDPRT
3390 - 6100012 - Пластина.SLDPRT
3390 - 6100013 - Втулка.SLDPRT
3390 - 6101000 - Палец.SLDASM
3390 - 6101011 - Палец.SLDPRT
3390 - 6101012 - Пластина.SLDPRT
3390 - 6200000 - Основание.SLDASM
3390 - 6200011 - Пластина.SLDPRT
3390 - 6200012 - Палец.SLDPRT
3390 - 6200013 - Уголок.SLDPRT
3390 - 6200014 - Пластина.SLDPRT
3390 - 6200015 - Втулка.SLDPRT
3390 - 6200016 - Уголок.SLDPRT
Болт М10-6gx35 ГОСТ 7796-70.SLDPRT
Гайка М18x1,5-6H (S18) ГОСТ 5916-70.SLDPRT
Кольцо.SLDPRT
Обойма внутренняя.SLDPRT
Обойма.SLDPRT
Подшипник 80104 ГОСТ 7242-81.SLDASM
Шайба A.12.37 ГОСТ 11371-78.SLDPRT
Шарик.SLDPRT
