Трубогиб диаметром 6мм

Приспособление. Трубогиб для гибки медных и стальных трубок диаметром 6мм

Состав: Чертежи и 3Д модели действующего трубогиба

Софт: КОМПАС-3D 13 SP2

Файлы:

ТП-В-251.20 - Ролик.m3d

ТП 5490-0005.10-7 - Трубка.m3d

ТП-В-251.6 - Ручка.cdw

ТП-В-251.5 - Гайка.cdw

ТП-В-251.9 - Шайба.m3d

ТП-В-251.7 - Втулка.cdw

ТП-В-251.3 - Ось-гайка.cdw

ТП-В-251.8 - Шайба.m3d

ТП-В-251.23 - Сухарь.cdw

ТП-В-251.3 - Ось-гайка.m3d

ТП-В-251.19 - Шайба.cdw

ТП-В-251.10-4 - Ручка.m3d

ТП-В-251.15 - Кронштейн.cdw

ТП-В-251.11 - Ось-гайка.cdw

ТП-В-251.16 - Болт.m3d

ТП-В-251.20-01 - Ролик.m3d

ТП-В-251.21 - Стойка-упор.cdw

ТП-В-251 - Трубогиб.a3d

ТП-В-251.15 - Кронштейн.m3d

ТП-В-251.17 - Штифт.cdw

ТП-В-251.24 - Гайка.m3d

ТП-В-251.11 - Ось-гайка.m3d

ТП-В-251.18 - Штифт.m3d

ТП-В-251.10 - Ручка.cdw

ТП-В-251.9 - Шайба.cdw

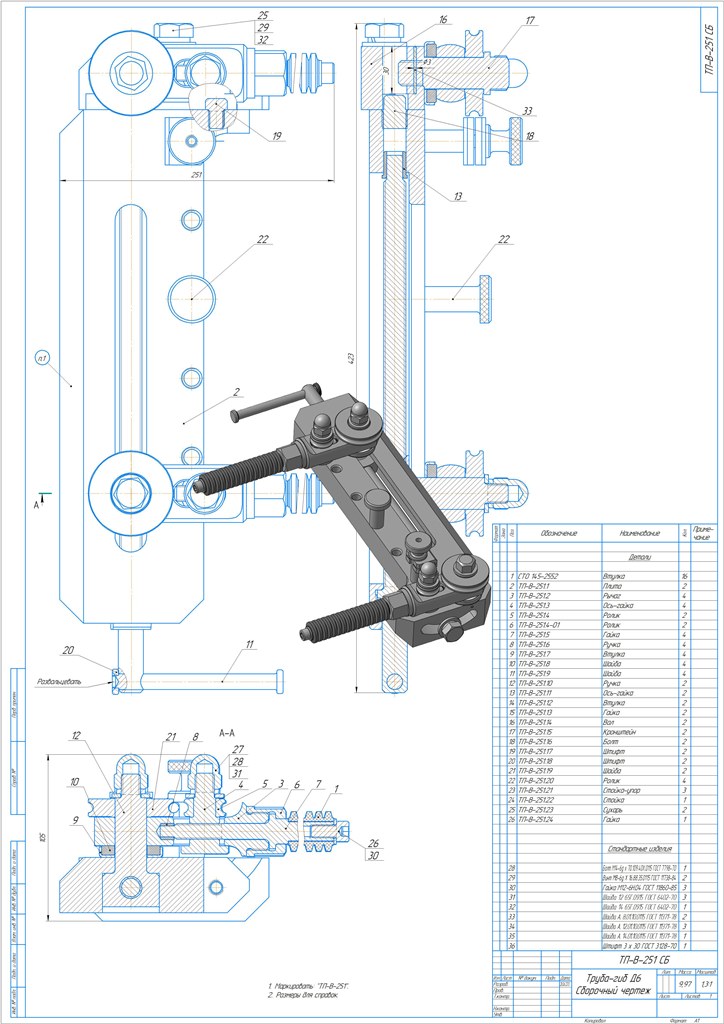

ТП-В-251 СБ - Труба-гиб Д6 Сборочный чертеж.cdw

ТП-В-251.1 - Плита.cdw

ТП-В-251.10 - Ручка.m3d

ТП-В-251.20 - Ролик.cdw

ТП-В-251.20-01 - Ролик.cdw

ТП-В-251.10-3 - Кронштейн.m3d

ТП-В-251.14 - Вал.cdw

ТП-В-251.18 - Штифт.cdw

ТП-В-251.22 - Стойка.cdw

ТП-В-251.23-01 - Сухарь.m3d

ТП-В-251.12 - Втулка.cdw

ТП-В-251.17 - Штифт.m3d

Втулка СТО 145-2552.m3d

ТП-В-251.23-01 - Сухарь.cdw

ТП-В-251.6 - Ручка.m3d

ТП-В-251.4-02 - Ролик.cdw

ТП-В-251.14 - Вал.m3d

ТП-В-251.10-5 - Штифт.m3d

ТП-В-251.1 - Плита.m3d

ТП-В-251.4 - Ролик.cdw

ТП-В-251.2 - Рычаг.cdw

ТП-В-251.4-01 - Ролик.cdw

ТП-В-251.4 - Ролик.m3d

ТП-В-251.5 - Гайка.m3d

ТП-В-251.19 - Шайба.m3d

ТП-В-251.21 - Стойка-упор.m3d

ТП.a3d

ТП-В-251.10-7 - Сухарь.m3d

ТП-В-251.2 - Рычаг.m3d

ТП-В-251.8 - Шайба.cdw

ТП-В-251-02 - Трубогиб.a3d

ТП-В-251.10 - Подвижный ролик.a3d

ТП-В-251.12 - Втулка.m3d

Трубогиб.spw

ТП-В-251.22 - Стойка.m3d

ТП-В-251.13 - Гайка.m3d

ТП-В-251-02 СБ - Трубогиб Д6 Сборочный чертеж.cdw

ТП-В-251.13 - Гайка.cdw

ТП-В-251.7 - Втулка.m3d

ТП-В-251.24 - Гайка.cdw

ТП-В-251.16 - Болт.cdw

ТП-В-251.23 - Сухарь.m3d

ТП-В-251.4-02 - Ролик.m3d
