Трубогиб для ВГП труб

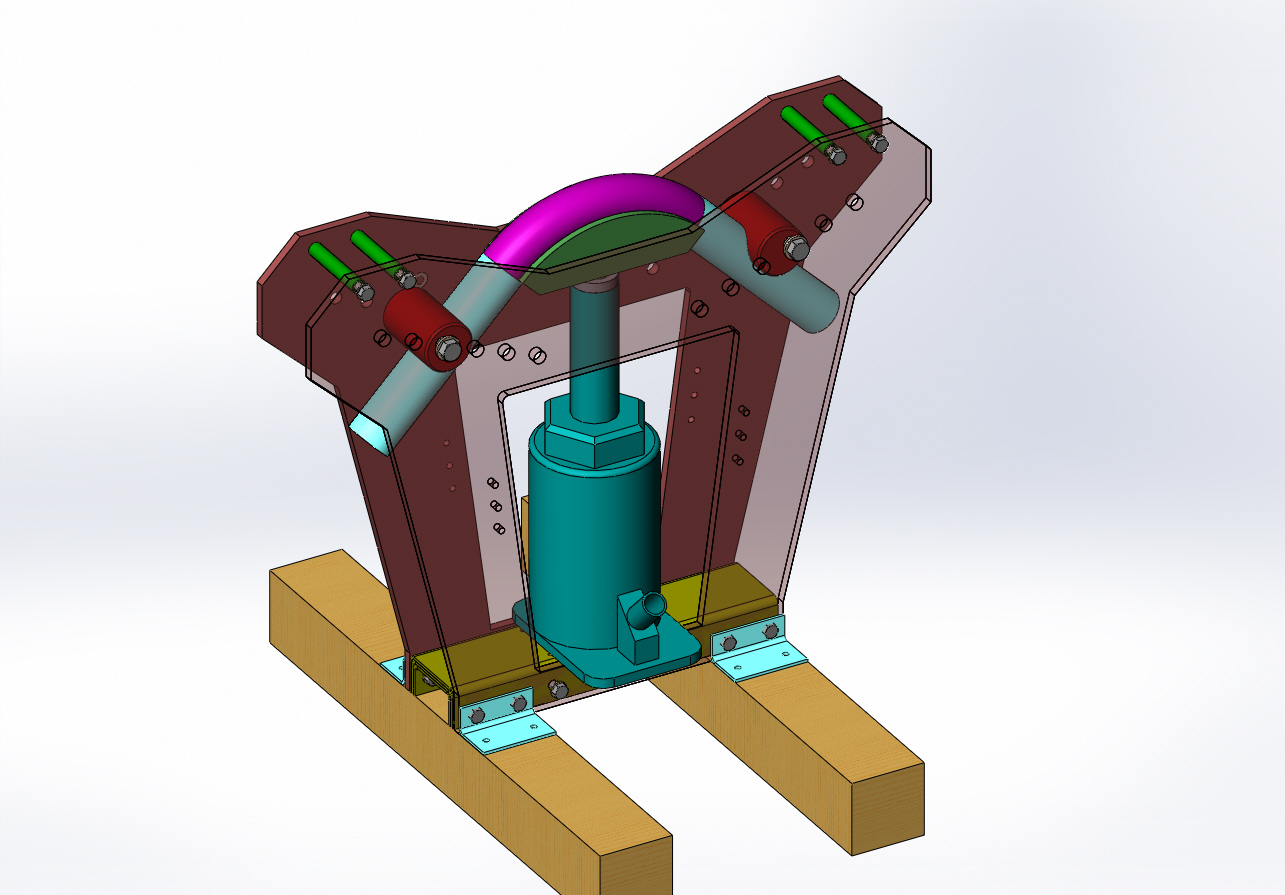

Трубогиб для гибки водогазопроводных (ВГП) труб до 90 градусов в вертикальном положении

Состав: 3Д сборка Язык документа

Софт: SolidWorks 12

Файлы:
Трубогиб для сайта/~$Держатель домкрата.SLDPRT
Трубогиб для сайта/~$Переходник №1.SLDPRT
Трубогиб для сайта/~$Переходник №4.SLDPRT
Трубогиб для сайта/~$Пуансон ф48.SLDPRT
Трубогиб для сайта/~$Ролик ф48.SLDPRT
Трубогиб для сайта/~$Удерживатель домкрата.SLDPRT
Трубогиб для сайта/Болт ГОСТ 7798-70.sldprt
Трубогиб для сайта/гайка ГОСТ 5927-80.SLDPRT
Трубогиб для сайта/Домкрат 12т.SLDPRT
Трубогиб для сайта/Основа трубогиба.SLDDRW
Трубогиб для сайта/Основа трубогиба.SLDPRT
Трубогиб для сайта/Основа.SLDASM
Трубогиб для сайта/Переходник №3.SLDDRW
Трубогиб для сайта/Переходник №3.SLDPRT
Трубогиб для сайта/Поперечина.SLDPRT
Трубогиб для сайта/Пуансон ф42.SLDPRT
Трубогиб для сайта/Ролик ф42.SLDDRW
Трубогиб для сайта/Ролик ф42.SLDPRT
Трубогиб для сайта/Труба согнутая 42мм.SLDPRT
Трубогиб для сайта/Трубка распорная.SLDDRW
Трубогиб для сайта/Трубка распорная.SLDPRT
Трубогиб для сайта/Трубогиб.JPG
Трубогиб для сайта/Трубогиб.SLDASM
Трубогиб для сайта/Трубогиб.SLDDRW
Трубогиб для сайта/Уголок для поперечин.SLDDRW
Трубогиб для сайта/Уголок для поперечин.SLDPRT
Трубогиб для сайта/Шайба ГОСТ11371-78.SLDPRT
Трубогиб для сайта/Швеллер №1.SLDDRW
Трубогиб для сайта/Швеллер №1.SLDPRT
Трубогиб для сайта/Швеллер №2.SLDDRW
Трубогиб для сайта/Швеллер №2.SLDPRT
Трубогиб для сайта/Швеллер №3.SLDDRW
Трубогиб для сайта/Швеллер №3.SLDPRT
Трубогиб для сайта/Швеллер СБ.SLDASM
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 133

FavoriteLoadingДобавить в избранное

Еще чертежи и проекты по этой теме:

Автор: demon425

Дата: 2019-08-06

Просмотры: 133

FavoriteLoadingДобавить в избранное

2 КОММЕНТАРИЕВ

1

Максимальный диаметр труб подскажите??

2

Я гнул пока что 42мм ВГП. Расчитано до 48мм
