Ручной трубогиб 900х315х515 мм

2143

150

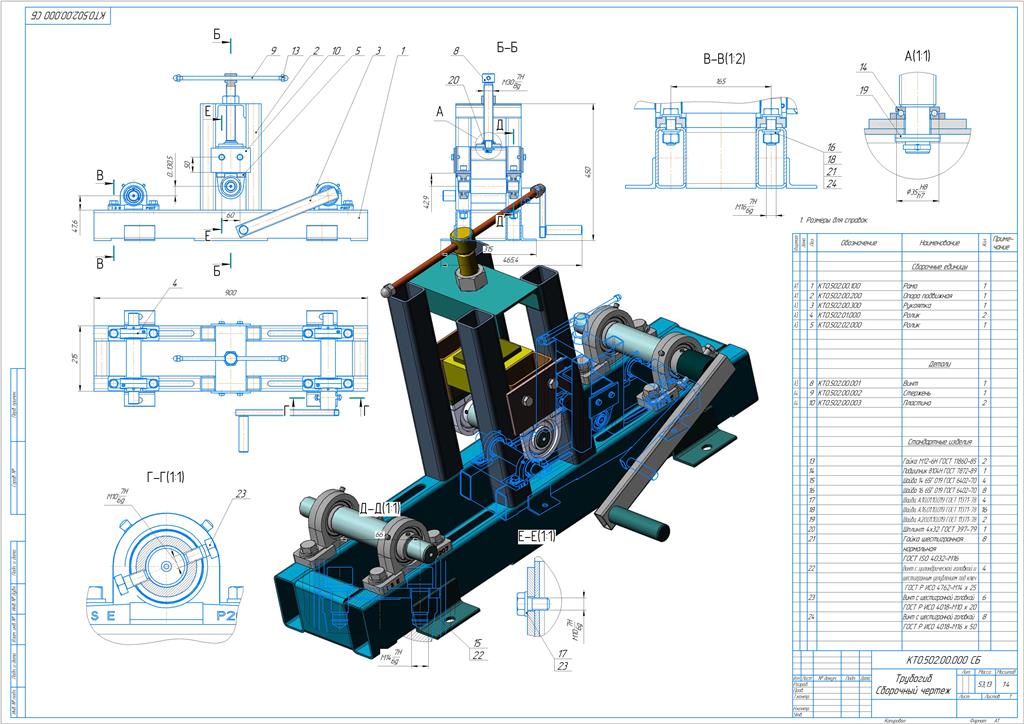

3D модель Ручной трубогиб 900х315х515 мм

Трубогиб ручной с регулируемыми опорами предназначен для гибки профильной трубы с размерами 10х10 мм, 15х15 мм, 20х20 мм, 25х25 мм, 30х30, 20х40 мм (плашмя), 20х50 мм (плашмя), с толщиной стенки до 3 мм, квадратного прутка 10х10, 15х15 и полосы.
Габаритные размеры (ДхШхВ) 900х315шх515 мм

гибка Трубогиб

Автор

Сергей Водянин

Дата

22.07.2020

Язык

Русский

Состав

Деталировка, Сборочный чертеж (СБ), Спецификации, 3D-модели

Софт

КОМПАС-3D 16.1 Как открыть?

Содержимое архива

КТО.502.00.000 - Трубогиб
- КТО.502.00.000 - Трубогиб.a3d
- КТО.502.00.000 - Трубогиб.cdw
- КТО.502.01.000 - Ролик
  - КТО.502.01.001 - Вал.m3d
  - КТО.502.01.000 - Ролик.a3d
  - КТО.502.01.000 - Ролик.cdw
  - КТО.502.01.001 - Вал.cdw
- КТО.502.00.001 - Винт.cdw
- КТО.502.00.003 - Пластина.m3d
- КТО.502.00.002 - Стержень.cdw
- КТО.502.00.001 - Винт.m3d
- ucp207-isb_e-line_asm
  - UC207ISB_E-LINE.m3d
  - ucp207-isb_e-line_asm.a3d
  - ucp207-isb_e-line_asm.stp
  - P207ISB_E-LINE.m3d
- КТО.502.00.003 - Пластина.cdw
- snr_ucpa206_0.m3d
- КТО.502.00.300 - Рукоятка
  - КТО.502.00.302 - Ручка.m3d
  - КТО.502.00.301 - Труба.m3d
  - КТО.502.00.300 - Рукоятка.cdw
  - КТО.502.00.303 - Втулка.cdw
  - КТО.502.00.303 - Втулка.m3d
  - КТО.502.00.302 - Ручка.cdw
  - КТО.502.00.300 - Рукоятка.a3d
- КТО.502.02.000 - Ролик
  - КТО.502.02.001 - Вал.cdw
  - КТО.502.02.000 - Ролик.a3d
  - КТО.502.02.000 - Ролик.cdw
  - КТО.502.02.001 - Вал.m3d
- untitled.35.jpg
- КТО.502.00.200 - Опора ролика
  - КТО.502.00.203 - Пластина.cdw
  - КТО.502.00.203 - Пластина.m3d
  - КТО.502.00.204 - Пластина.cdw
  - КТО.502.00.200 СБ - Опора подвижная.cdw
  - КТО.502.00.202 - Труба.cdw
  - КТО.502.00.200 - Опора подвижная.a3d
  - КТО.502.00.205 - Кольцо.m3d
  - КТО.502.00.205 - Кольцо.cdw
  - КТО.502.00.201 - Швеллер.m3d
  - КТО.502.00.204 - Пластина.m3d
  - КТО.502.00.202 - Труба.m3d
  - КТО.502.00.201 - Швеллер.cdw
- КТО.502.00.002 - Стержень.m3d
- КТО.502.00.100 - Рама
  - КТО.502.00.104 - Швеллер.m3d
  - КТО.502.00.105 - Уголок.cdw
  - КТО.502.00.103 - Стойка.m3d
  - КТО.502.00.100 - Рама.a3d
  - КТО.502.00.104 - Швеллер.cdw
  - КТО.502.00.100 СБ - Рама.cdw
  - КТО.502.00.102 - Перемычка.m3d
  - КТО.502.00.101 - Опора.m3d
  - КТО.502.00.105 - Уголок.m3d
  - КТО.502.00.101 - Опора.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
