Трубогиб для профильной трубы черного металлопроката, размером 25х25мм и менее

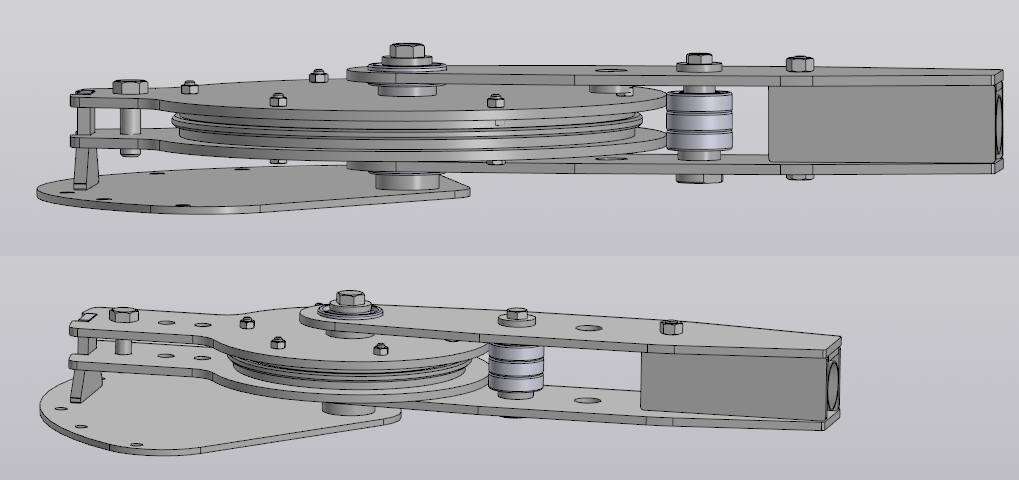

Твердотельная модель с деталировкой. Все детали изготавливаются лазерной резкой толщиной 3, 6, 8, 10 мм. Для труб черного металлопроката, размером 25х25мм и менее. Радиус не более 180 мм. Детали сформированы для радиусов 110 и 180 мм и размера 25х25. Чтобы получить другие радиусы изгиба нужно сформировать другие размеры только четырех деталей и предусмотреть дополнительные отверстия на рычаге под ролик. Чтобы гнуть меньший профиль, требуется сформировать три внутренние пластины другой толщины, чем есть в модели. Отличительной особенностью конструкции является прочность, которая нужна для изгиба стальных толстостенных труб.
Состав: 3D сборка
Софт: КОМПАС-3D 20
