Трубогиб профильной трубы

ТГ-28.10.00.00 - Трубогиб.
Предназначен для гибки профильной трубы с максимальным сечением 90х90мм.
Передавать вращение ролику можно с помощью рукоятки либо с помощье ел.двигателя(данные детали в сборке отсутствуют)

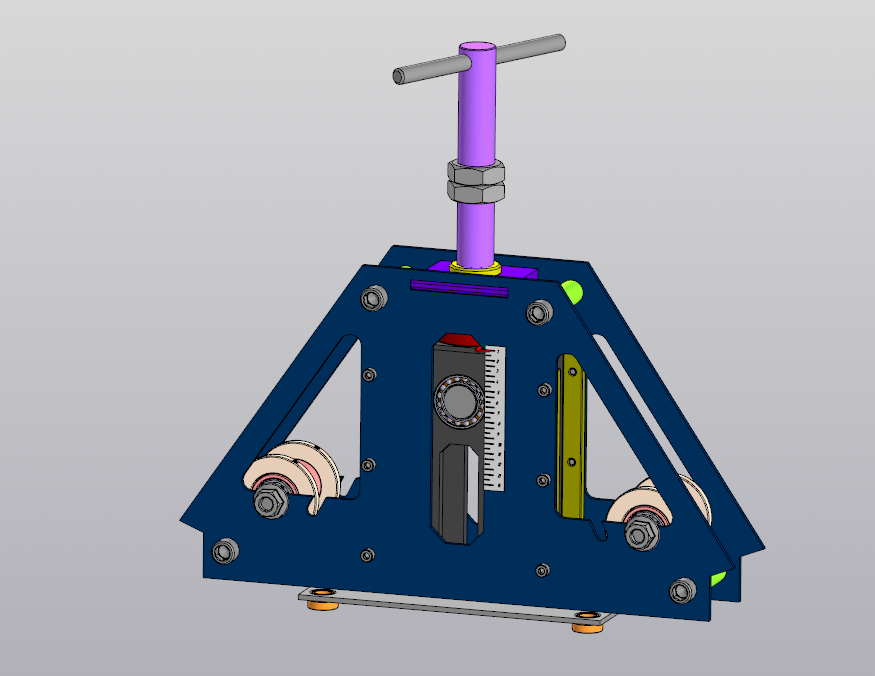

Состав: 3D Сборка

Софт: КОМПАС-3D 19.1

Файлы:

ТГ-28.10.00.00 - Трубогиб/

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.06 - Шпонка 5х65.m3d

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.01 - Вал под верхний ролик.m3d

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.05 - Уровень.m3d

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.30.02 - Ролик ф50.m3d

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.10.01 - Дно.m3d

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.10.03 - Стенка.m3d

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.20.00 - Корпус.a3d

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.10.04 - Пластина перекрытия.m3d

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.10.00 - Основание.a3d

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.10.05 - Корпус подшипника.m3d

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.20.03 - Крышка .m3d

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.30.01 - Ось ролика.m3d

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.10.02 - Втулка на дно.m3d

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб.a3d

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/Подшипник 36206К ГОСТ 831-75.m3d

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.02 - Вал.m3d

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.20.02 - Втулка.m3d

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.04 - Ручка.m3d

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.20.05 - Втулка резьбовая.m3d

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.03 - Ролик верхний.m3d

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.20.01 - Стенка боковая.m3d

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.20.04 - Направляющая.m3d

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.07 - Шпонка 8х8х44,5.m3d

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.30.03 - Шайба.m3d

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.30.00 - Ролик нижний.a3d

ТГ-28.10.00.00 - Трубогиб/ТГ-28.10.00.00 - Трубогиб/Линейка.m3d
