Трубогиб ручной для гнутья профильных труб до 110х50 и водопроводных труб размерностью 1/2 и 3/4

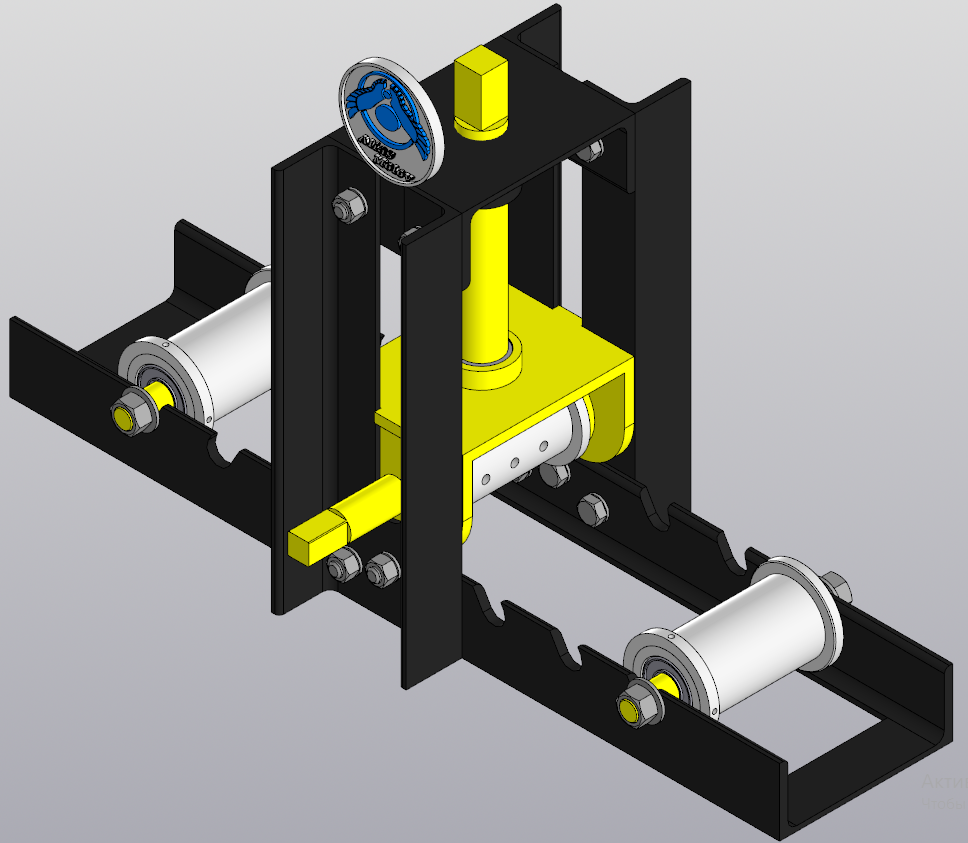

Трубогиб ручной, наиболее дешевая модель, которую удалось спроектировать. Разрабатывался для одной из токарных мастерских г. Барнаула. Предназначен для гнутья профильных труб до 110х50 и водопроводных труб размерностью 1/2 и 3/4. Минимальный диаметр гнутья составляет 640мм.

Состав: 3Д сборка и полный комплект чертежей, чертежи продублированы в формат PDF

Софт: КОМПАС-3D 18.1

Файлы:
Основание.m3d
Опора ведущего ролика.m3d
Эмблема маленькая.m3d
Стойка.m3d
Ведомый ролик.m3d
Ручка.m3d
Ведущий ролик тип 2.m3d
Регулируемый буртик.m3d
Прижимной винт.m3d
Чертежи/
Чертежи/Прижимной винт.cdw
Чертежи/Стойка.cdw
Чертежи/Чертеж.cdw
Чертежи/Ручка.cdw
Чертежи/Регулируемый буртик.cdw
Чертежи/пдф/
Чертежи/пдф/Опора тип 1.pdf
Чертежи/пдф/Опора ведущего ролика.pdf
Чертежи/пдф/Прижимной винт.pdf
Чертежи/пдф/Чертеж.pdf
Чертежи/пдф/Основание.pdf
Чертежи/пдф/Ручка.pdf
Чертежи/пдф/Стойка.pdf
Чертежи/пдф/Регулируемый буртик.pdf
Чертежи/пдф/Ведомый ролик тип 2.pdf
Чертежи/пдф/Винт ведущего вала.pdf
Чертежи/пдф/Ось ведомого ролика.pdf
Чертежи/пдф/Ведомый ролик.pdf
Чертежи/пдф/Трубогиб ручной.pdf
Чертежи/пдф/Ведущий ролик.pdf
Чертежи/Опора тип 1.cdw
Чертежи/Опора ведущего ролика.cdw
Чертежи/Ось ведомого ролика.cdw
Чертежи/Трубогиб ручной.cdw
Чертежи/Ведомый ролик тип 2.cdw
Чертежи/Ведомый ролик.cdw
Чертежи/Ведущий ролик.cdw
Чертежи/Основание.cdw
Чертежи/Винт ведущего вала.cdw
Опора тип 1.m3d
Ведущий винт.m3d
Ось вспомогательного ролика.m3d
Ведущий ролик.m3d
Трубогиб.a3d
