Устройство вальцовки обечаек 114.157-Э157.00.00.00

114.157-Э157.00.00.00 Устройство вальцовки обечаек
Габариты
длина 1350 мм
ширина 850 мм
высота 1300 мм
Электропитание 3 фазное 380 в 50 гц
Электродвигатель 1,5 кВт, 1500 об/мин
Устройство не является серийным изделием и изготовлено в одном экземпляре силами предприятия разработчика для собственных нужд. 3D модель устройства выполнена по готовым чертежам в инициативном порядке с целью демонстрации потенциальным заказчикам, не входит в комплект конструкторской документации и и не является объектом авторского права. Чертежи выложены быть не могут.

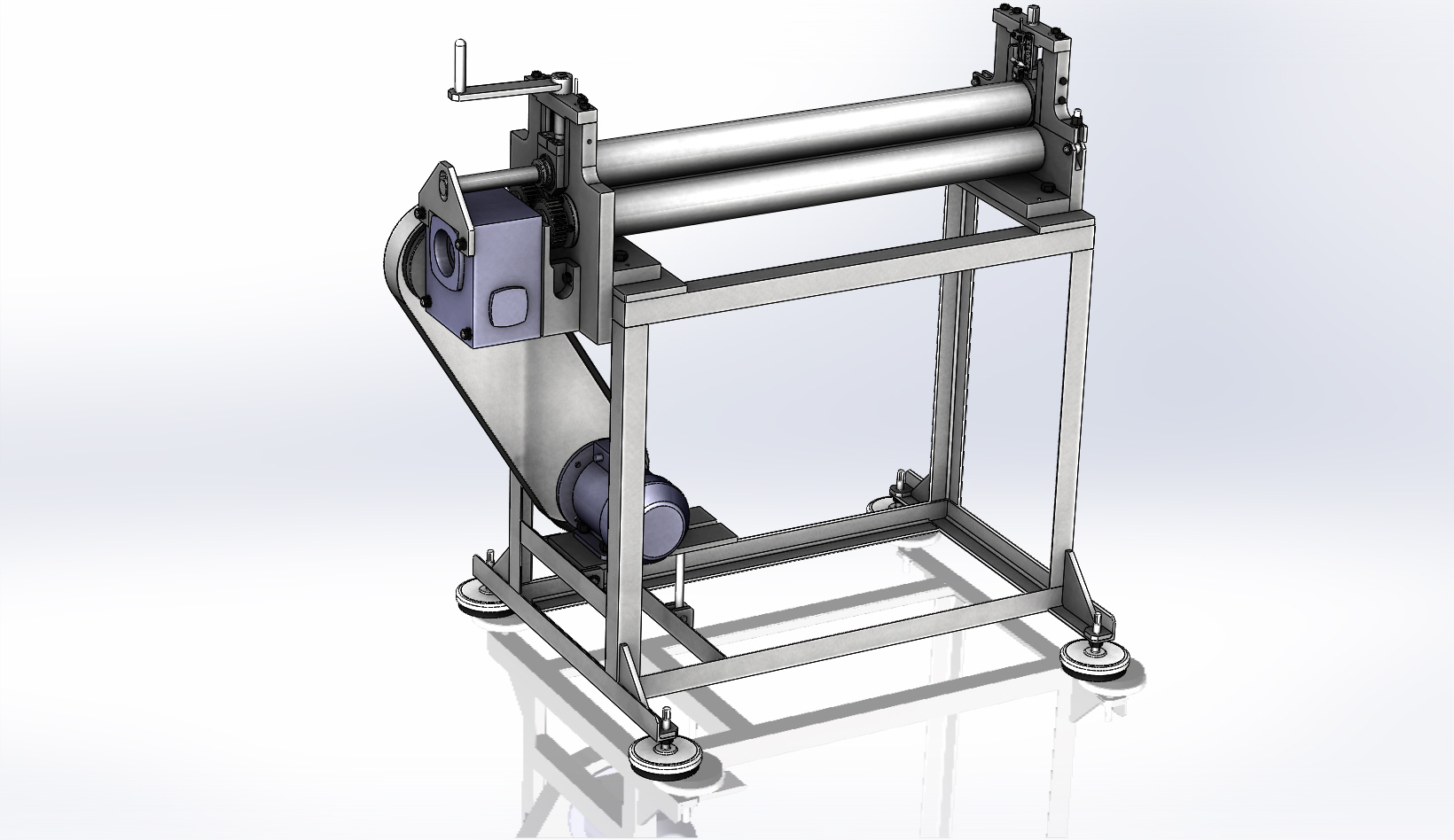

Устройство предназначено для изготовления цилиндрических и слабо конусных обечаек из листового металла толщиной до 3 мм, длиной до 900 мм. Радиус обечайки от 100 мм.
Устройство выполнено по классической трёхвалковой схеме с двумя стационарными приводными валками и одним подвижным нажимным валком. Радиус обечаек регулируется перемещением верхнего подвижного валка и контролируется по шкалам на обеих концах подвижного валка. При прокатке цилиндрических обечаек перемещения концов подвижного валка одинаковы, для конических разные. Изготовление обечаек производится за несколько проходов, доводя радиус до нужного размера. Съём готового изделия производится через верхний валок, разгибая обечайку в пределах упругой деформации.

Состав: 3D сборки, детали

Софт: SolidWorks 2017
