Вальцы электромеханические предназначены для формирования из листового материала толщиной от 1 мм до 5 мм и длиной до 2 м цилиндрические поверхности. Диаметр валов 126 мм.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Гибочные станки -
- Вальцы электромеханические
Вальцы электромеханические
1
55
2414
41
6
300
Сообщить о проблеме
Автор
Анатолій Шарий
Дата
23.04.2018
Язык
Русский
Состав

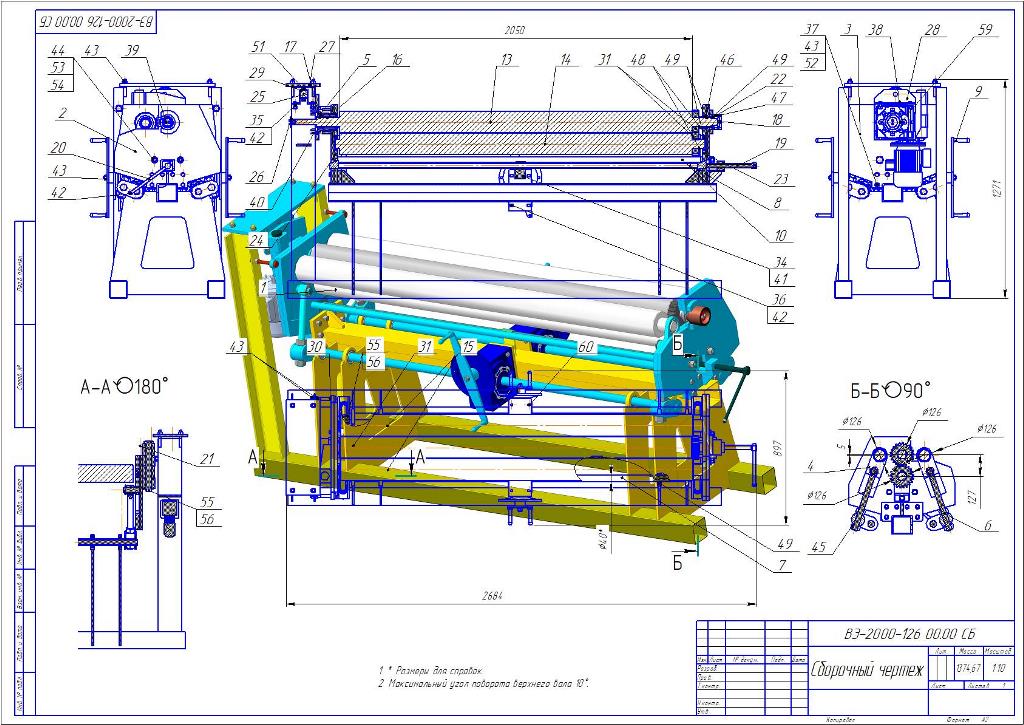

Сборочный чертеж (СБ), Деталировка, Спецификация, 3D-модель.
Софт
КОМПАС-3D 16.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
01 Труба.m3d
-
02 Балка.m3d
-
03 Боковина.m3d
-
03 Боковина _ ВЭ-2000-196 01.03.cdw
-
04 Кронштейн.m3d
-
04 Кронштейн _ ВЭ-2000-196 01.04.cdw
-
05 Опора редуктора.m3d
-
05 Опора редуктора _ ВЭ-2000-196 01.05.cdw
-
06 Вставка.m3d
-
06 Вставка _ ВЭ-2000-196 01.06.cdw
-
07 Ребро.m3d
-
07 Ребро _ ВЭ-2000-196 01.07.cdw
-
08 Пластина.m3d
-
08 Пластина _ ВЭ-2000-196 01.08.cdw
-
09 Стойка.m3d
-
10 Шпилька.m3d
-
10 Шпилька _ ВЭ-2000-196 01.10.cdw
-
Рама _ ВЭ-2000-196 01.00 СБ.cdw
-
Рама _ ВЭ-2000-196 01.00 СП.spw
-
Рама СБ.a3d
-
-
-
01 Стенка внутренняя.m3d
-
01 Стенка внутренняя _ ВЭ-2000-126 02.01.cdw
-
02 Стенка наружная.m3d
-
02 Стенка наружная _ ВЭ-2000-126 02.02.cdw
-
03Площадка.m3d
-
04 Косынка.m3d
-
04 Косынка _ ВЭ-м 02.04.cdw
-
05 Бобышка.m3d
-
05 Бобышка _ ВЭ-2000-126 02.05.cdw
-
09 Замок.m3d
-
09 Замок _ ВЭ-2000-126 02.09.cdw
-
Стенка правая.a3d
-
Стенка правая _ ВЭ-2000-126 02.00 СБ.cdw
-
Стенка правая _ ВЭ-2000-126 02.00 СП.spw
-
-
-
01 Стенка внутренняя.m3d
-
01 Стенка внутренняя _ ВЭ-2000-126 03.01.cdw
-
02 Стенка наружная.m3d
-
02 Стенка наружная _ ВЭ-2000-126 03.02.cdw
-
03 Ребро.m3d
-
03 Ребро _ ВЭ-2000-126 03.03.cdw
-
04 Втулка.m3d
-
04 Втулка _ ВЭ-2000-126 03.04.cdw
-
05 Втулка.m3d
-
05 Втулка _ ВЭ-2000-126 03.05.cdw
-
Стенка левая.a3d
-
Стенка левая _ ВЭ-2000-126 03.00 СБ.cdw
-
Стенка левая _ ВЭ-2000-126 03.00 СП.spw
-
-
-
01 Корпус подшипников.m3d
-
01 Корпус подшипников _ ВЭ-2000-126 04.01.cdw
-
02 Ось.m3d
-
02 Ось _ ВЭ-2000-126 04.02.cdw
-
Корпус подшипника _ ВЭ-2000-126 04.00 СБ.cdw
-
Корпус подшипника СБ _ ВЭ-2000-126 04.00 СБ.a3d
-
Корпус подшипника СБ _ ВЭ-2000-126 04.00 СП.spw
-
-
-
01 Корпус привода.m3d
-
01 Корпус привода _ ВЭ-2000-126 05.01.cdw
-
02 Втулка.m3d
-
02 Втулка _ ВЭ-2000-126 05.02.cdw
-
03 Корпус.m3d
-
03 Корпус _ ВЭ-2000-126 05.03.cdw
-
Корпус привода.a3d
-
Корпус привода _ ВЭ-2000-126 05.00 СБ.cdw
-
Корпус привода _ ВЭ-2000126 05.00 СП.spw
-
-
-
01 Ось.m3d
-
01 Ось _ ВЭ-2000-126 06.01.cdw
-
02 Втулка.m3d
-
02 Втулка _ ВЭ-2000-126 06.02.cdw
-
Талреп _ ВЭ-2000-126 06.00 СБ.cdw
-
Талреп _ ВЭ-2000-126 06.00 СП.spw
-
Талреп СБ.a3d
-
-
-
01 Ступица.m3d
-
01 Ступица _ ВЭ-2000-126 07.04.cdw
-
02 Рычаг.m3d
-
02 Рычаг _ ВЭ-2000-126 07.02.cdw
-
03 Ось.m3d
-
03 Ось _ ВЭ-2000-126 07.03.cdw
-
Вал подьема.a3d
-
Вал подьема _ ВЭ-2000-126 07.00 СП.spw
-
Вал подьема СБ.cdw
-
-
-
01 Труба.m3d
-
02 Клин.m3d
-
02 Клин _ ВЭ-2000-126 08.02.cdw
-
03 Втулка.m3d
-
03 Втулка _ 2000-126 08.03.cdw
-
08 Пластина.m3d
-
Сборка клиньев.a3d
-
Сборка клиньев _ ВЭ-2000-126 08.00 СБ.cdw
-
Сборка клиньев _ ВЭ-2000-126 08.00 СП.spw
-
-
-
01 Рычаг.m3d
-
01 Рычаг _ ВЭ-2000-126 09.01.cdw
-
02 Ручка.m3d
-
02 Ручка _ ВЭ-2000-126 09.02.cdw
-
03 Втулка.m3d
-
03 Втулка _ ВЭ-2000-126 09.03.cdw
-
Рычаг.a3d
-
Рычаг _ ВЭ-2000-126 09.00 СБ.cdw
-
Рычаг _ ВЭ-2000-126 09.00 СП.spw
-
-
-
01 Труба.m3d
-
02 Ступица.m3d
-
02 Ступица _ ВЭ-2000-126 10.02.cdw
-
03 Заглушка _ ВЭ-2000-126 10.03.cdw
-
03 заглушка.m3d
-
Распорка _ ВЭ-2000-126 10.00 СБ.cdw
-
Распорка _ ВЭ-2000-126 10.00 СП.spw
-
Распорка СБ.a3d
-
-
-
_CM_090_U_50_80_B5.3d.igs
-
_CM_090_U_50_80_B5.3d.m3d
-
_TS_80_3_4_B5_230-400_60Hz.3d.igs
-
_TS_80_3_4_B5_230-400_60Hz.3d.m3d
-
Моторредуктор NMRV 090.a3d
-
-
01 Валок приводной _ ВЭ-2000-126 00.01.cdw
-
01 Валок приводной ВЭ-2000-126 00.01.m3d
-
-
02 Валок нижний _ ВЭ-2000-126 00.02.cdw
-
02 Валок нижний ВЭ-2000-126 00.02.m3d
-
-
03 Валок боковой _ ВЭ-2000-126 00.03.cdw
-
03 Валок боковой ВЭ-2000-126 00.03.m3d
-
04 Втулка средняя _ ВЭ-2000-126 00.04.cdw
-
04 Втулка средняя ВЭ-2000-126 00.04.m3d
-
05 Втулка крайняя _ ВЭ-2000-126 00.05.cdw
-
05 Втулка крайняя ВЭ-2000-126 00.05.m3d
-
06 Шайба роликов _ ВЭ-2000-126 00.06.cdw
-
06 Шайба роликов ВЭ-2000-126 00.06.m3d
-
07 Винт _ ВЭ-2000-126 00.07.cdw
-
07 Винт ВЭ-2000-126 00.07.m3d
-
08 Ручка _ ВЭ-2000-126 00.08.cdw
-
08 Ручка _ ВЭ-2000-126 00.08.m3d
-
09 Ось _ ВЭ-2000-126 00.09.cdw
-
09 Ось ВЭ-2000-126 00.09.m3d
-
10 Корпус фиксатора _ ВЭ-2000-126 00.10.cdw
-
10 Корпус фиксатора ВЭ-2000-126 00.10.m3d
-
11 Корпус подшипников _ ВЭ-2000-126 00.11.cdw
-
11 Корпус подшипников _ ВЭ-2000-126 00.11.m3d
-
12 Шпонка.m3d
-
12 Шпонка _ ВЭ-2000-126 00.12.cdw
-
13 Вал.m3d
-
13 Вал _ ВЭ-2000-126 00.13.cdw
-
14 Шайба _ ВЭ-200-126 00.14.cdw
-
14 Шайба редуктора.m3d
-
15 Плита.m3d
-
15 Плита _ ВЭ-2000-126 00.15.cdw
-
16 Опора.m3d
-
16 Опора _ ВЭ-2000-126 00.16.cdw
-
17 Втулка.m3d
-
17 Втулка _ ВЭ-2000-126 00.17.cdw
-
18 Шпилька.m3d
-
18 Шпилька _ ВЭ-2000-126 00.18.cdw
-
20 Шестерня z21 m6 _ ВЭ-2000-126 00.20.cdw
-
20 Шестерня _ ВЭ-2000-126 00.20.m3d
-
Вальцы электромеханические _ ВЭ-2000-126 00.00.a3d
-
Вальцы электромеханичес кие _ ВЭ-2000-126 00.00.cdw
-
Вальцы электромеханичес кие _ ВЭ-2000-126 00.00.jpg
-
Вальцы электромеханичес кие _ ВЭ-2000-126 00.00.spw
-
Вальцы электромеханичес кие _ ВЭ-2000-126 00.00сп(1).jpg
-
Вальцы электромеханичес кие _ ВЭ-2000-126 00.00сп(2).jpg
-
Вальцы электромеханичес кие _ ВЭ-2000-126 00.00сп(3).jpg
-
Редуктор NMRV-090-40-35-0,37-B3.m3d
-
