Вальцы в сборе с деталировкой

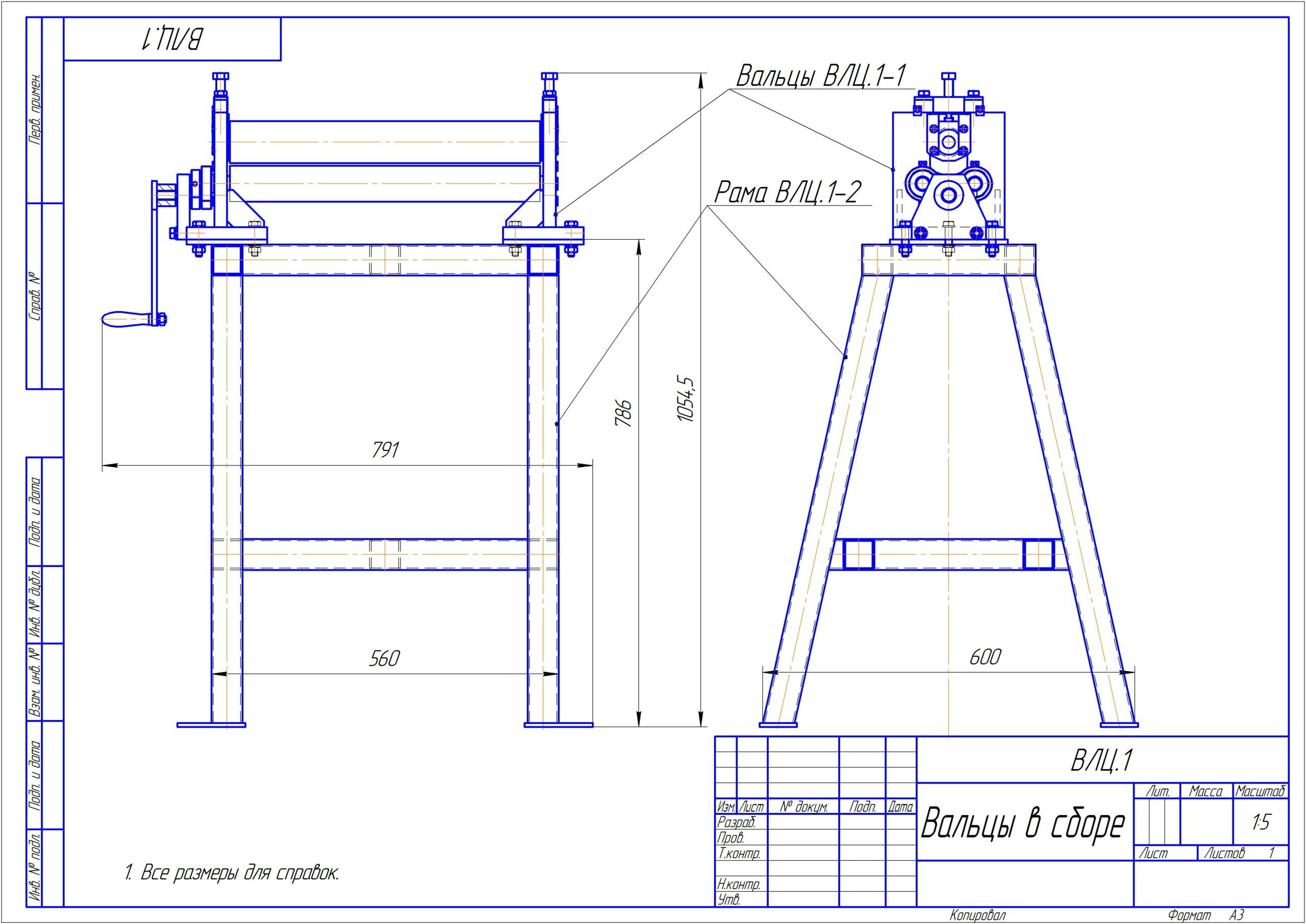

Сборочные чертежи вальцов с полной деталировкой.
Вальцы для вальцовки листового металла в трубу любого диаметра.
На данных вальцах можно вальцевать трубы, отводы, концентрические переходы длиной до 500 мм.
Габаритные размеры: высота - 1054,5 мм, длина - 791 мм, ширина - 600 мм.

Состав: Сборочный чертёж с деталировкой.

Софт: КОМПАС-3D 16

Файлы:
Вальцы/
Вальцы/ВЛЦ.1-2-5 - Соединение-.cdw
Вальцы/ВЛЦ.1-1 - Вальцы-.cdw
Вальцы/ВЛЦ.1-2-1 - Рамка-.cdw
Вальцы/ВЛЦ.1-1-2-4 - Направляющая-.cdw
Вальцы/ВЛЦ.1-2 - Рама-.cdw
Вальцы/ВЛЦ.1-1-2-2 - Вставка-.cdw
Вальцы/ВЛЦ.1-1-1-3 - Опора подшипника-.cdw
Вальцы/ВЛЦ.1-1-1-4 - Косынка-.cdw
Вальцы/ВЛЦ.1-1-2-5 - Направляющая-.cdw
Вальцы/ВЛЦ.1-1-3-1 - Прижимной вал-.cdw
Вальцы/ВЛЦ.1-1-5-1 - Приводной вал-.cdw
Вальцы/ВЛЦ.1 - Вальцы в сборе-.cdw
Вальцы/ВЛЦ.1-1-5 - Приводной вал в сборе-.cdw
Вальцы/ВЛЦ.1-1-1-6 - Стопор-.cdw
Вальцы/ВЛЦ.1-2-2 - Стойка-.cdw
Вальцы/ВЛЦ.1-1-5-4 - Втулка дистанционная-.cdw
Вальцы/ВЛЦ.1-1-2-3 - Болт-.cdw
Вальцы/ВЛЦ.1-1-4-2 - Втулка дистанционная-.cdw
Вальцы/ВЛЦ.1-1-6-1-1 - Вставка-.cdw
Вальцы/ВЛЦ.1-1-4-3 - Шестерня-.cdw
Вальцы/ВЛЦ.1-1-5-3 - Шестерня-.cdw
Вальцы/ВЛЦ.1-1-5-5 - Шайба-.cdw
Вальцы/ВЛЦ.1-1-1 - Кронштейн подшипников-.cdw
Вальцы/ВЛЦ.1-1-2 - Ползун в сборе-.cdw
Вальцы/ВЛЦ.1-1-6-3 - Ручка-.cdw
Вальцы/ВЛЦ.1-1-1-2 - Стенка-.cdw
Вальцы/ВЛЦ.1-1-4-4 - Зажим-.cdw
Вальцы/ВЛЦ.1-2-1-2 - Труба-.cdw
Вальцы/ВЛЦ.1-2-4 - Связь-.cdw
Вальцы/ВЛЦ.1-1-2-1 - Ползун-.cdw
Вальцы/ВЛЦ.1-1-1-1 - Плита-.cdw
Вальцы/ВЛЦ.1-1-6-2 - Планка-.cdw
Вальцы/ВЛЦ.1-1-2-7 - Шайба-.cdw
Вальцы/ВЛЦ.1-2-1-3 - Труба-.cdw
Вальцы/ВЛЦ.1-2-3 - Связь-.cdw
Вальцы/ВЛЦ.1-2-6 - Планка-.cdw
Вальцы/ВЛЦ.1-1-6 - Рукоятка в сборе-.cdw
Вальцы/ВЛЦ.1-1-4-1 - Опорный вал-.cdw
Вальцы/ВЛЦ.1-1-2-6 - Планка-.cdw
Вальцы/ВЛЦ.1-1-5-2 - Шайба дистанционная-.cdw
Вальцы/ВЛЦ.1-1-6-1 - Квадрат-.cdw
Вальцы/ВЛЦ.1-1-1-5 - Ограничитель-.cdw
Вальцы/ВЛЦ.1-1-4 - Опорный вал в сборе-.cdw
Вальцы/ВЛЦ.1-2-1-4 - Труба-.cdw
Вальцы/ВЛЦ.1-2-1-1 - Опора-.cdw
Вальцы/ВЛЦ.1-1-3 - Прижимной вал в сборе-.cdw
