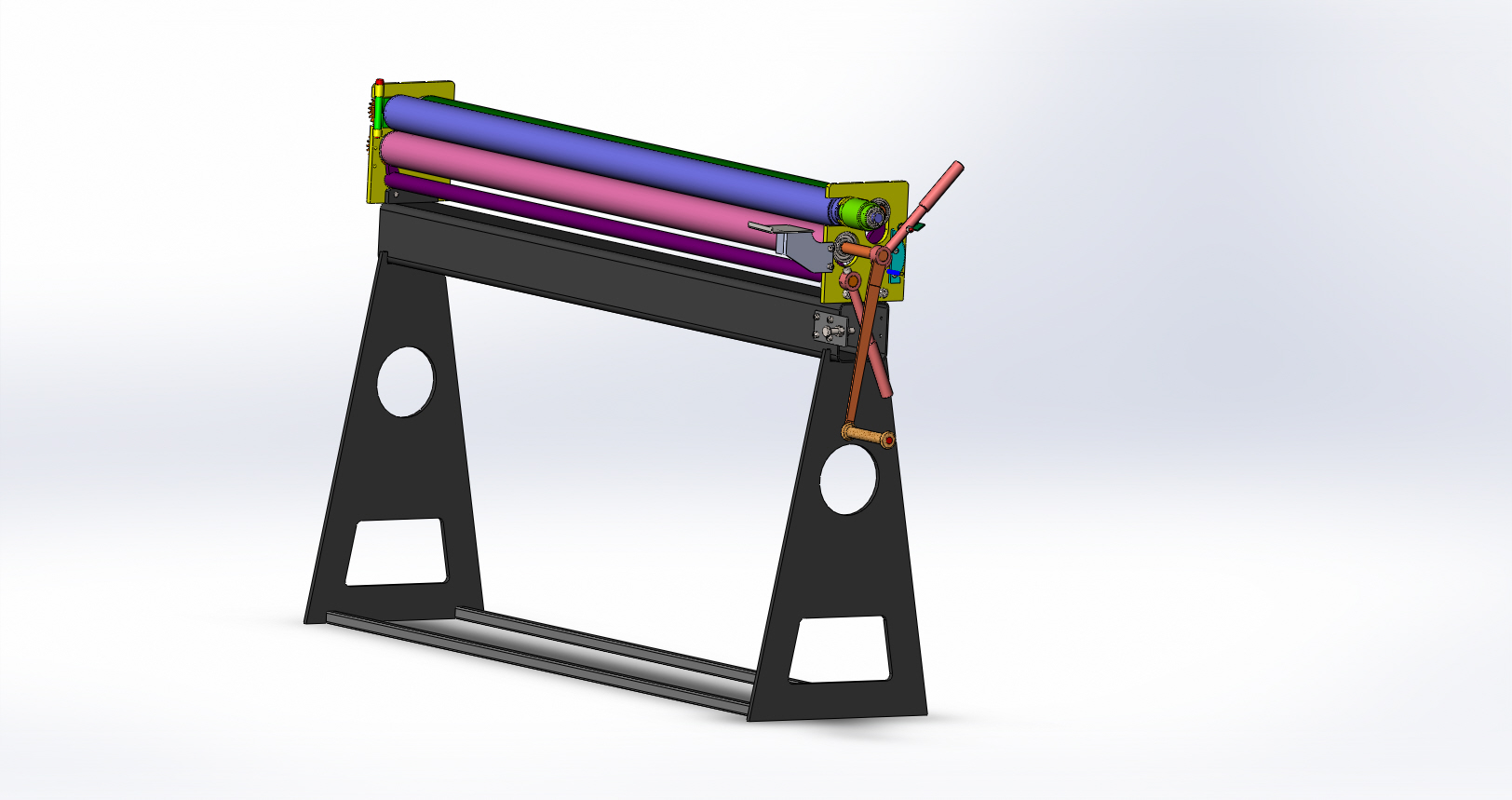

Модель с деталировкой, моделирование твердотельное, размеры брали исходя из ширины прокатываемого листа.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Гибочные станки -
- Вальцы 1250мм 1мм
Вальцы 1250мм 1мм
0
6
174
1
0
200
Сообщить о проблеме
user-4568379
Содержимое архива
-
Гайка M8x1_25.SLDPRT
-
Стопорное кольцо 20.SLDPRT
-
Ручка нижнего вала.SLDASM
-
M8x16.SLDPRT
-
Передняя опора нижнего вала.sldprt
-
Ручка нижнего вала.SLDPRT
-
Станок v4.JPG
-
Собачка.sldprt
-
Проушина нижняя чертеж.SLDDRW
-
M8x1_25x16.SLDPRT
-
Подъемник нижнего вала.SLDASM
-
Ось Ручки.SLDPRT
-
Болт М8x90.sldprt
-
Опора верхнего вала.sldprt
-
Рукоятка.SLDPRT
-
Рычаг Собачки.sldprt
-
Втулка собачки.SLDPRT
-
Квадрат нижней растяжки.SLDPRT
-
Пластина ограничителя верхняя.SLDPRT
-
Нога.SLDPRT
-
Передняя опора верхнего вала.sldprt
-
Рычаг ручки верхнего вала.SLDPRT
-
Передняя заглушка трубы.SLDPRT
-
M10x1_5x20.SLDPRT
-
Засок колцевой.SLDPRT
-
Опора поворотная верхнего вала.SLDPRT
-
Задняя опора верхнего вала.sldprt
-
Передняя опора верхнего вала чертеж.SLDDRW
-
Труба 20x2.8.SLDPRT
-
Зубчатый сектор.sldprt
-
Шпилка М8.SLDPRT
-
Пружина храповика верхней ручки.SLDPRT
-
6304 2RS(180304)_20х52х15.sldprt
-
Гайка M6.SLDPRT
-
Пластина ограничителя нижняя.SLDPRT
-
Стопорное колцо 25х1.1.sldprt
-
Задняя опора нижнего вала.sldprt
-
Рукоятка бокового вала.SLDPRT
-
Труба верхняя.SLDPRT
-
Крепежная планка.sldprt
-
Передняя опора вала чертеж.SLDDRW
-
Задняя заглушка трубы.SLDPRT
-
Поддержка вала вертикалная.sldprt
-
Втулка стопора верхняя.SLDPRT
-
Площадка верхнего вала.sldprt
-
Станок v3.EASM
-
Подъемник бокового вала.SLDASM
-
Ручка фиксатор верхнего вала.SLDASM
-
Ось шестеренки чертеж.SLDDRW
-
Задняя опора нижнего вала чертеж.SLDDRW
-
Упорная втулка.SLDPRT
-
M8x1x90.SLDPRT
-
Проушина нижняя.SLDPRT
-
М5х0_8_12.SLDPRT
-
hex nut style 1_am.sldprt
-
Ось стопора верхняя.SLDPRT
-
Гайка М8 высокая.SLDPRT
-
Основание руки.sldprt
-
Втулка поворотной опоры.SLDPRT
-
Ось шестеренки верхнего вала.SLDPRT
-
6006 2RS(180106)_30x55x13.SLDPRT
-
Передняя опора вала.sldprt
-
Вал.SLDASM
-
Скоба для пружины.SLDPRT
-
6005zz(80105)_25x47x12.SLDPRT
-
Упор нижней ручки.SLDPRT
-
Труба 15x2.8.SLDPRT
-
Основание руки бокового вала.sldprt
-
Ось шестеренки.SLDPRT
-
Основание руки верхнего вала.sldprt
-
Нижний стопор.sldprt
-
62052RS(180205)_25x52x15.SLDPRT
-
Опора боковая.SLDPRT
-
Передняя опора нижнего вала чертеж.SLDDRW
-
Стопорное кольцо 25.SLDPRT
-
Ось шестеренки верхнего вала чертеж.SLDDRW
-
Ручка бокового вала.SLDASM
-
Ось собачки.SLDPRT
-
М10x1_5x50.SLDPRT
-
Передняя заглушка трубы чертеж.SLDDRW
-
Задняя заглушка трубы чертеж.SLDDRW
-
Станок v4.SLDASM
-
6003zz(82103)_17x35x10.SLDPRT
-
М4х0_7х12.SLDPRT
-
Проушина верхнего вала чертеж.SLDDRW
-
Стопорное кольцо 17.SLDPRT
-
Проушина верхнего вала.SLDPRT
-
Гайка M10x1_5.SLDPRT
-
M12x50.SLDPRT
-
Вал верхний.SLDASM
-
Ручка фиксатор верхнего вала.SLDPRT
-
M6x1x12.SLDPRT
-
Кулачек бокового вала.sldprt
-
Рама.SLDPRT
-
Herjnrf.SLDPRT
-
Шестерня.SLDPRT
-
Штифт обачки.SLDPRT
-
Вал нижний.SLDASM
-
Собачка v2.sldprt
-
Кулачек нижнего вала.sldprt
-
Задняя опора верхнего вала чертеж.SLDDRW
-
Труба.SLDPRT
-
Прижимная шайба шестеренки.SLDPRT
