Чертеж вертикально-сверлильного станка 2А125

темиртауский политехнический колледж
кафедра машиностроения
чертежи вертикально-сверлильного станка 2А125
Темиртау 2014

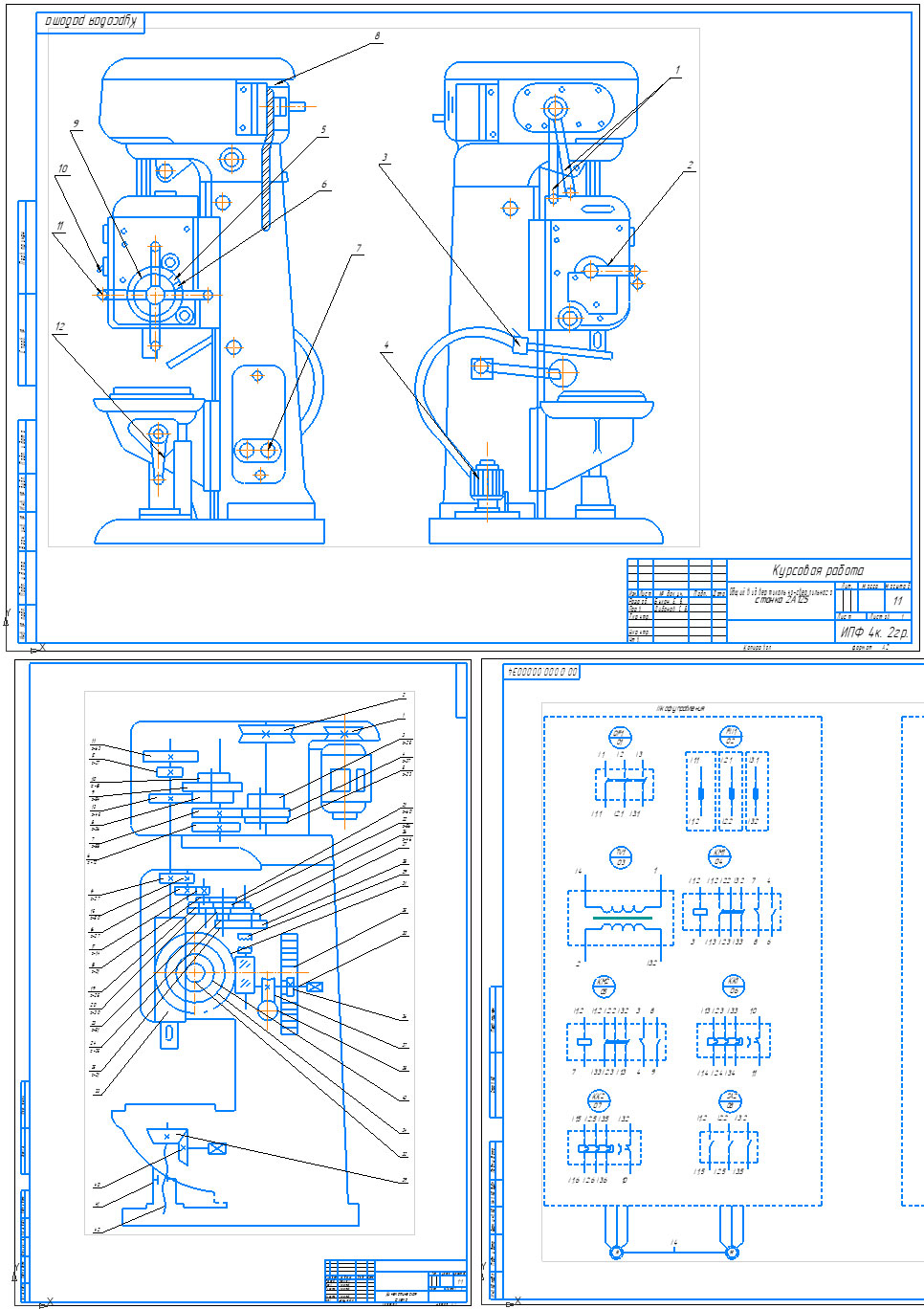

В данной работе предоставлен чертеж общего вида станка 2А125, спецификация к нему и кинематическая схема. Для студенческих работ. Так же имеется схема электрических соединений и электрооборудования вертикально-сверлильного станка модели 2А125, передняя панель и шкаф управления. И схема кинематическая для модели 2А125К.

Состав: Общий вид станка, кинематическая схема, спецификация, схема электрических соединений панель и шкаф Язык документа

Софт: КОМПАС-3D 14

Файлы:
2А125/
2А125/Спецификация2.spw
2А125/кинематическая схема станка.cdw
2А125/Общий вид станка.cdw
2А125/Кинематика.frw
2А125/Кинематика.dwg
2А125/Схема соединений. Шкаф и панель.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: joherr
Дата: 2020-01-02
Просмотры: 1559
3 комментария
    1

    можно поинтересовать в каком формате сделать чертеж кинематической схемы?? мне нужен что бы был в А1

      2

      все листы на предпросмотре это форматы А1

    3

    спасибо большое остался доволен все как в описании.
