Технические характеристики станка
Максимальное расстояние от стола до торца шпинделя: 750 мм;
Габариты рабочего стола: 450х500 мм;
Диапазон частот вращения шпинделя: 68-1100 оборотов в минуту;
Тип конуса шпинделя: Морзе 4;
Максимальное усилие подачи: 1.6 тонн;
Наличие динамического торможения шпинделя: Да;
Мощность электропривода: 4.5 кВт;
Габариты агрегата в собранном виде: 1240х810х2500 миллиметров;
Масса станка: 1300 кг.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Сверлильные и расточные станки -
- Чертежи вертикально-сверлильного станка 2А135
Чертежи вертикально-сверлильного станка 2А135
0
112
5595
62
2
40
Сообщить о проблеме
Автор
DroJ
Дата
09.03.2017
Язык
Русский
Состав

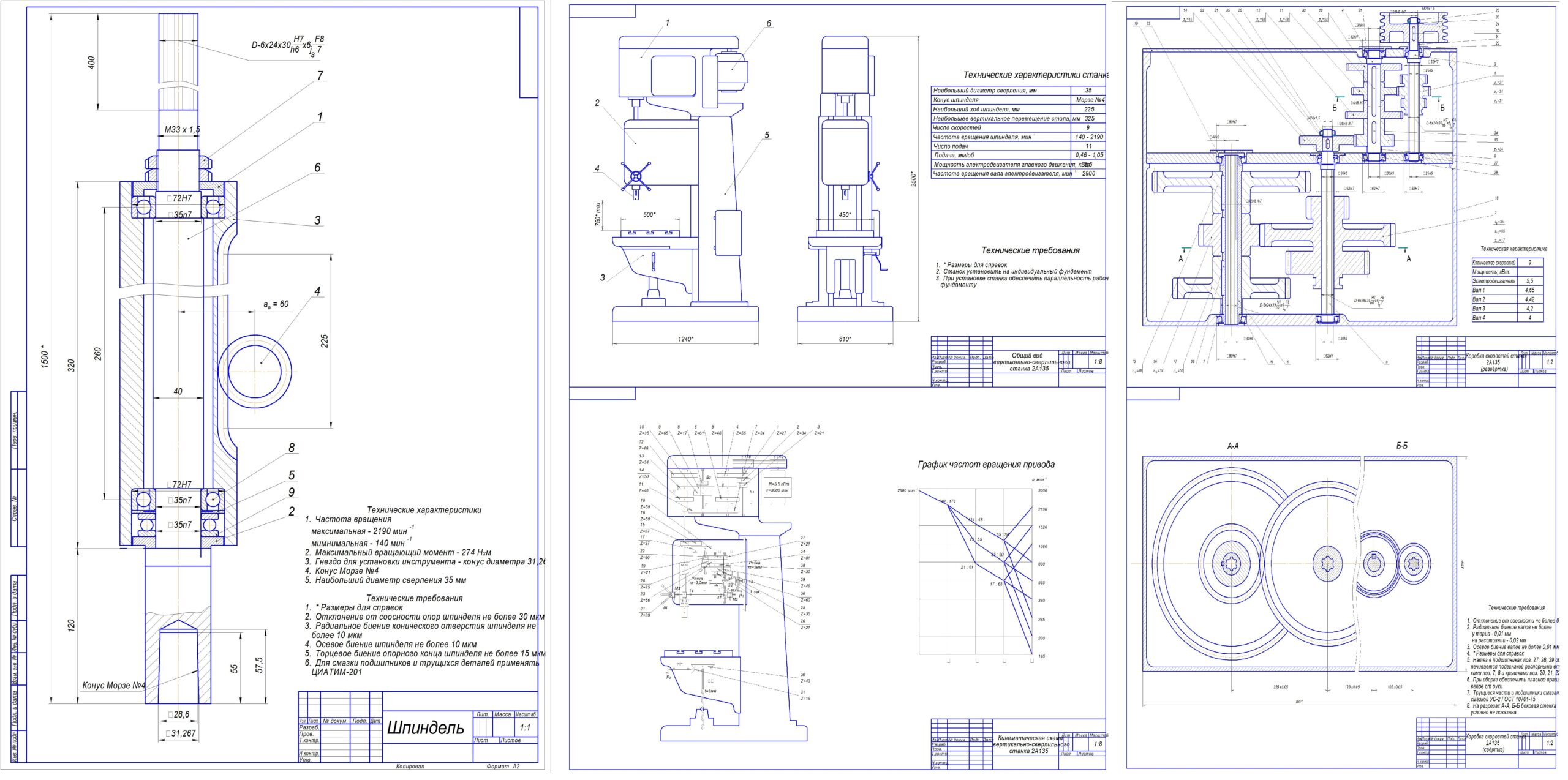

Общий вид, кинематика, шпиндель, коробка скоростей, спецификации.
Софт
КОМПАС-3D 15.2
Как открыть?
Содержимое архива
-
Коробка скоростей станка 2А135.Развертка и свертка.cdw
-
Шпиндель станка 2А135.Спецификация.cdw
-
Коробка скоростей станка 2А135.Развертка и свертка.Спецификация.Л1.cdw
-
Коробка скоростей станка 2А135.Развертка и свертка.Спецификация.Л2.cdw
-
Общий вид и кинематическая схема станка 2А135.Спецификация.cdw
-
Шпиндель станка 2А135.cdw
-
Общий вид и кинематическая схема станка 2А135 .cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
