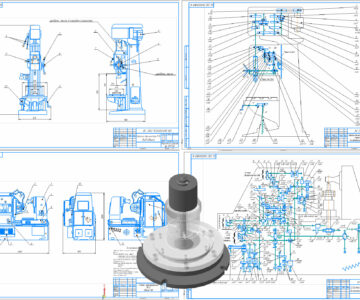

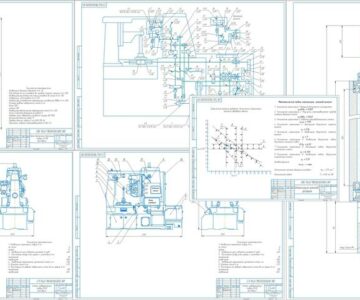

Настройка зубофрезерного станка модели 5К32 и вертикально-сверлильного станка модели 2А135 на обработку деталей

Белорусско-Российский университет
Кафедра "Технология машиностроения",
Курсовой проект по дисциплине "Оборудование машиностроительного производства"
На тему: "Настройка зубофрезерного станка модели 5К32 и вертикально-сверлильного станка модели 2А135 на обработку деталей".
Могилев 2020 г.

Исходные данные:
1. Для настройки зубофрезерного станка модели 5К32
Модуль нарезаемого колеса m = 3,5 мм,
Число зубьев колеса z = 60
Длина зуба b = 34 мм
Угол наклона зуба (бета)= 22(градуса)
Направление наклона зуба колеса - правое,
Число заходов фрезы - 1
Направление винтовой линии фрезы - правое
Материал заготовки - Сталь 45ХН ГОСТ 4543-71
Твердость материала заготовки - 160 НВ
.
2. Для настройки вертикально-сверлильного станка модели 2А135
Диаметр отверстия d = 14 мм
Длина отверстия - 100 мм
Квалитет точности Н8
Материал заготовки - СЧ20 ГОСТ 1412-85
Твердость материала заготовки - 180 НВ

Содержание
Введение 4
1. Настройка зубофрезерного станка 5
1.1 Назначение и область применения зубофрезерного станка 5К32 5
1.2 Основные узлы, принцип работы и движения в станке 9
1.3 Описание узлов и кинематической схемы станка 10
1.4 Структурная схема и рабочая зона оборудования 15
1.5 Схемы обработки поверхностей заготовки 16
1.6 Выбор режущего инструмента 16
1.7 Выбор заготовки и схема обработки поверхности 17
1.8 Расчет режимов резания 18
1.9 Подбор сменных колес 19
1.10 Схема установки суппорта станка 21
2 Настройка вертикально – сверлильного станка 22
2.1 Область применения, назначение и технические характеристики станка 22
2.2 Основные узлы, принцип работы и движения в станке 22
2.3 Назначение и обоснование выбора материала режущего инструмента 23
2.4 Описание кинематической схемы станка. Уравнения кинематического баланса 24
2.5 Определение оптимальных режимов обработки 26
3 Мероприятия по технике безопасности 36
Заключение 43
Список использованных источников 44
Приложение   45
