На тему:"Электрооборудование и схема управления сверлильного станка 2А135"
Минск 2017

Назначение и технические характеристики станка

Сверлильные станки служат для получения сквозных и глухих отвер-стий в деталях с помощью сверл, для развертывания и чистовой обработки от-верстий, предварительно полученных литьем или штамповкой, и для выполне-ния других операций [3]. В сверлильных станках главное движение и движе-ние подачи сообщаются инструменту. К станкам общего назначения относятся вертикально сверлильные и радиально-сверлильные станки.
Универсальный вертикально-сверлильный станок модели 2А135 пред-назначен для работы в ремонтных, инструментальных и производственных це-хах с мелкосерийным выпуском продукции. Снабженный специальными при-способлениями, он может применяться для сверления, рассверливания, зенко-вания, зенкерования, развертывания и подрезки торцев ножами.
Рассчитанный на условный диаметр сверления 35 мм, станок допускает усилие подачи 1600кгс и крутящий момент 4000 кгс·см.
Наличие в станке девяти скоростной коробки скоростей с диапазоном регулирования 68÷1100 об/мин и одиннадцати скоростной коробки подач с диапазоном регулирования подач шпинделя 0,12÷1,6 мм/об обеспечивает пол-ную избирательность нормативных режимов резания для диаметров до 35 мм при сверлении, рассверливании, зенковании, зенкеровании, развертывании, а также при нарезании резьбы (благодаря наличию электрореверса). Жесткость конструкции, прочность рабочих механизмов и достаточная мощность привода позволяют использовать на станке режущий инструмент, оснащенный твердым сплавом.

Условный диаметр сверления в стали с пределом прочности σв=50 – 60 кгс/мм2,мм 35
Наибольшее усилие подачи, кгс 1600
Наибольший допустимый крутящий момент на шпинделе, кгс∙см 4000
Вылет оси шпинделя, мм 300
Ход шпинделя, мм 225
Ход шпиндельной бабки, мм 200
Число скоростей шпинделя 9
Диапазон скоростей шпинделя, об/мин 68 – 1100
Величины скоростей шпинделя,
об/мин 68; 100; 140; 195; 275; 400; 530; 750; 1100
Число подач 11
Диапазон подач, мм/об 0,12÷1,6

Содержание

Введение 4
1 Назначение и технические характеристики станка 6
2 Техническое обоснование выбора системы электроприводов 8
главного и вспомогательного движения
3 Расчет мощности и выбор типа электродвигателя главного 9
движения
4 Расчет мощности и выбор типа электродвигателя 12
вспомогательного движения
5 Расчет и построение механической характеристики 13
электродвигателя главного движения на ПЭВМ
6 Разработка принципиальной электрической схемы управления 18
станком
7 Разработка внешнего вида станка с расположением 21
электрооборудования
8 Выбор аппаратов пуска, защиты и управления 23
9 Выбор питающих проводов и способы их прокладки 27
10 Охрана труда 29
Вывод по проекту 30
Перечень ТНПА 31
Литература 32
Приложение А - Принципиальная электрическая схема управления
сверлильным станком 2А135
Приложение Б - Внешний вид станка с расположением
электрооборудования



Автор
Denis Orlov
Дата
23.04.2022
Язык
Русский
Состав

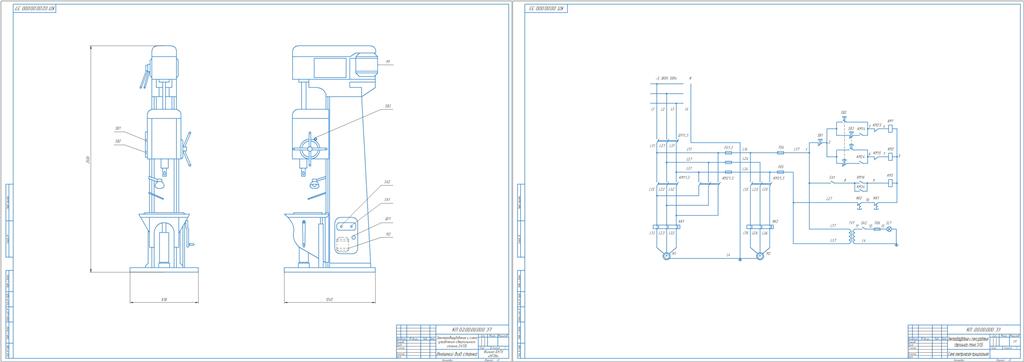

Принципиальная электрическая схема управления сверлильным станком 2А135, Внешний вид станка с расположением электрооборудования, Механическая характеристика электродвигателя главного движения, ПЗ
Софт
КОМПАС-3D 16 Как открыть?
Содержимое архива
  • Схема элекрическая принципиальная.cdw
  • Механическая характеристика АД.jpg
  • Титульник.doc
  • Прототип графика.xlsx
  • Содержание.docx
  • Перечень ТНПА.docx
  • Внешний вид станка.cdw
  • Литература.docx
  • Пояснительная записка.docx
