Электрооборудование радиально-сверлильного станка

Светлогорский государственный индустриальный колледж
Специальность "Электроснабжение (по отраслям)
Курсовой проект по дисциплине "Электрооборудование промышленных предприятий и установок"
Светлогорск, 2013

Исходные данные:
Разработать принципиальную схему электрооборудование радиально-сверлильного станка, с возможностью перемещения шпинделя в двух плоскостях и возможностью вращения в двух направлениях. Предусмотреть охлаждение станка, защиту двигателей от перегрузки токов короткого замыкания. Управление станком осуществить с помощью кнопок.
Данные для расчетов:
FCB – удельное сопротивление сверления - 100,5 кг/мм²
Максимальный диаметр сверла - 35 мм
Число оборотов сверла - 1250 об/мин
Максимальный вес перемещаемых деталей - 1500 кг
Скорость перемещения деталей - 4 м/мин

Содержание:
Введение
1. Назначение станка и общая характеристика электрооборудования.
2. Принципиальная схема и порядок ее работы
3. Выбор электродвигателей
4. Выбор электрических аппаратов и элементов схемы управления
5. Расчет параметров и выбор аппаратов защиты
6. Расчет трансформатора цепей управления.
7. Расчет и выбор проводов и кабелей.
8. Размещение элементов схемы управления
9. Таблица соединений оборудования
10. Охрана труда и техника безопасности
Литература

Состав: Принципиальная схема радиально-сверлильного станка, ПЗ Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Электрические машины / Электрооборудование радиально-сверлильного станка

Оборудование.docx

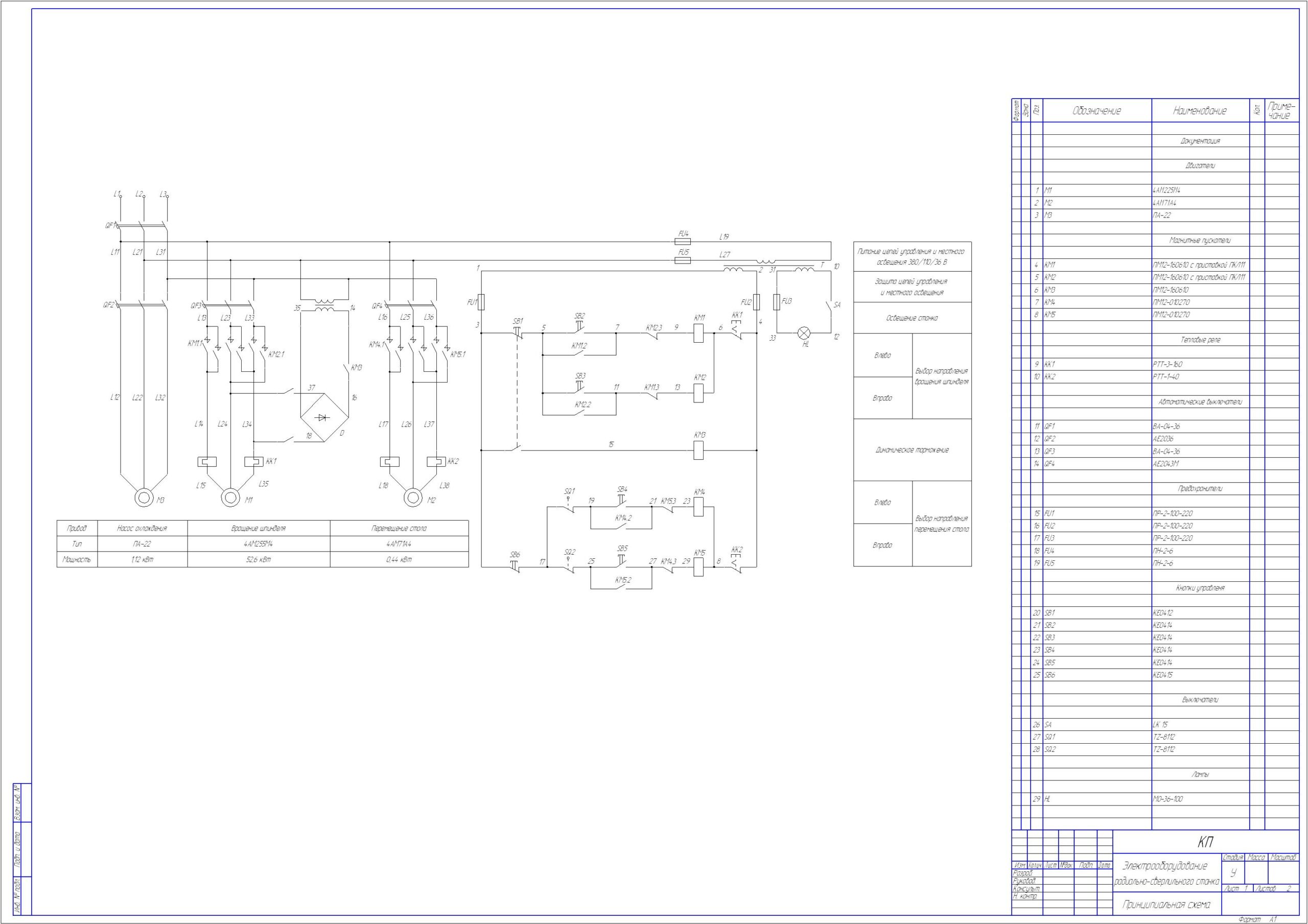

Принципиальная схема радиально-сверлильного станка.cdw
