Проектирование электрооборудования сверлильного станка 2H125

0
0
26
0
0

Мозырский государственный политехнический колледж
специальность «Монтаж и эксплуатация электрооборудования (по направлениям)   по учебному предмету «Электрооборудование предприятий и гражданских зданий» на тему:

"Проектирование электрооборудования сверлильного станка 2H125"
2024

Работа направлена на расчёт модернизированных деталей и узлов станка. Выполнены расчёты двигателя главного движения, подобраны вспомогательные двигатели. Полностью выбраны аппараты управления и защиты
Исходные данные: На станке производится сверление отверстия диаметром 25 мм и глубиной
300 мм в заготовке из ковкого чугуна;
При D=25 мм; Т=75 мин; t=12,5 мм; s=1,25 мм-об

СОДЕРЖАНИЕ
1. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ 4
1.1 Описание и техническая характеристика технологической установки 4
1.3 Требования к электроприводу и системе управления 11
2. ВЫБОР СИСТЕМЫ ЭЛЕКТРОПРИВОДА 13
2.1 Анализ недостатков существующей системы управления 13
2.2 Выбор рода тока и величины питающих напряжений 13
2.3 Выбор системы электропривода 14
2.4 Расчёт мощности и выбор электропривода 14
2.5 Проверка выбранного электродвигателя 16
2.6 Расчёт механических характеристик 16
3. ОПИСАНИЕ ПРИНЦИПИАЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ 19
4. ВЫБОР ЭЛЕМЕНТОВ СИСТЕМЫ ЭЛЕКТРОПРИВОДА 23
4.1 Выбор силового преобразователя 23
4.2 Выбор электромагнитных муфт 23
4.3 Выбор магнитных пускателей 24
4.4 Выбор реле управления 26
4.5 Выбор командоаппаратов 28
4.6 Расчёт и выбор трансформаторов и выпрямителей управления 30
4.7 Выбор аппаратов защиты 31
5. ВЫБОР ТИПА И СЕЧЕНИЯ ПРОВОДОВ И КАБЕЛЕЙ 35
ЗАКЛЮЧЕНИЕ 38
ЛИТЕРАТУРА 39



Автор
Belleeza_m
Дата
29.11.2024
Язык
Русский
Состав

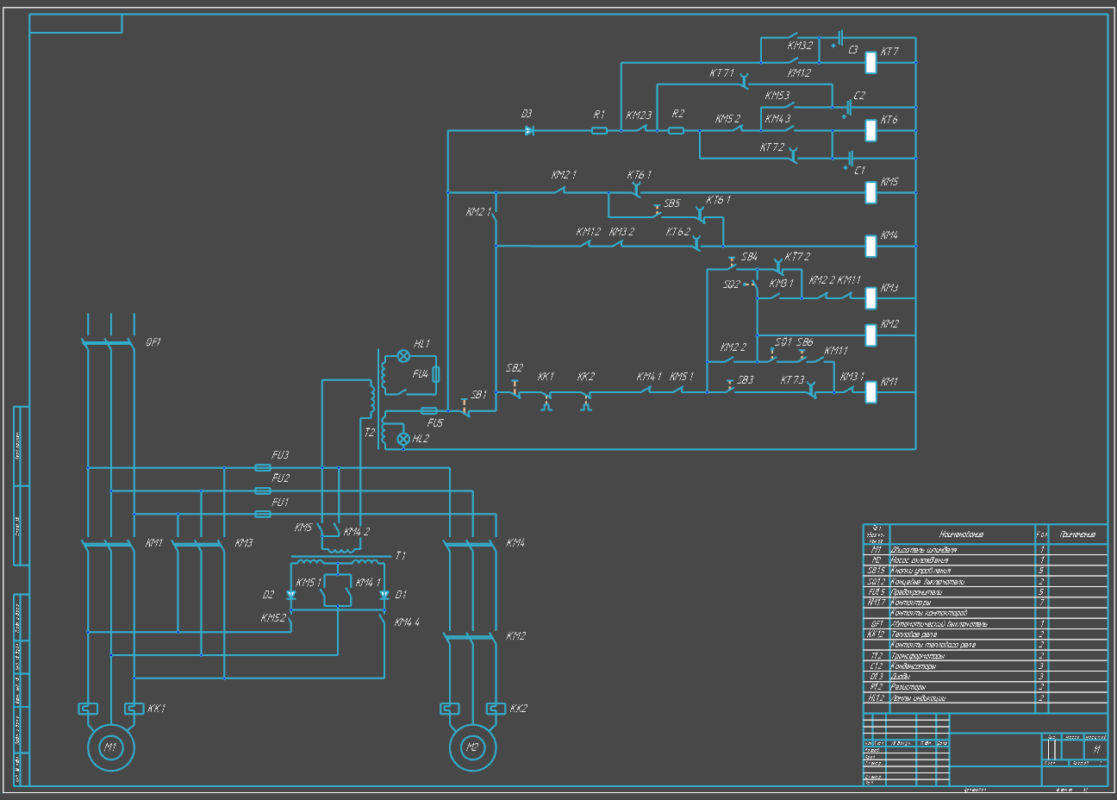

Принципиальная электрическая схема станка, ПЗ
Софт
КОМПАС-3D 19.1 Как открыть?
Содержимое архива
  • Курсач Лыщенко полный.pdf
  • Курсач полный.docx
  • Принципиальная схема.cdw
  • Тоже_расчёт_мех_хар,_но_на_11_точек.xlsx
