Модернизация станка модели 2Л614

Воткинский Филиал Ижевского Государственного технического университета им. М.Т. Калашникова
Кафедра Технологии Машиностроения и Приборостроения
Курсовой проект по дисциплине "Оборудование машиностроительных производств"
На тему: Модернизация станка 2Л614
Воткинск, 2023

АННОТАЦИЯ

Пояснительная записка на 64 с., в том числе 16 ил., 4 листа чертежей.
В курсовом проекте, согласно заданию, модернизирован станок модели 2Л614.
Разработана кинематическая схема привода, график частот вращения привода главного движения.
Выполнены проектные расчеты зубчатых колес, валов Разработана компоновочная схема коробки скоростей, выбраны подшипники, определены конструктивные элементы отдельных деталей.
Выполнено описание системы смазки коробки скоростей.
Выполнено описание механизма автозажима инструмента.

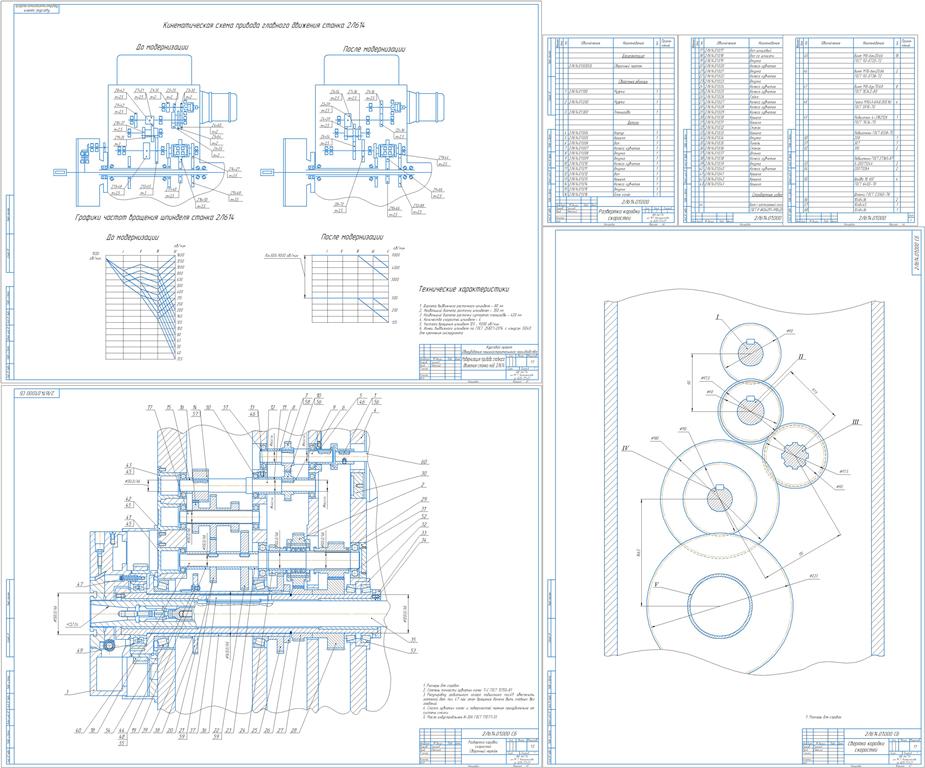

В графической части выполнен технический проект коробки скоростей и шпиндельного узла.
Использование бесщёточного электродвигателя постоянного тока с использованием частотного регулирования позволило существенно упростить конструкцию коробки скоростей, при этом увеличив диапазон частот вращения выдвижного шпинделя.
Использование механизма автозажима инструмента позволило упростить задачу закрепления инструмента и его удержания в шпиндельном узле.

Исходные данные: Обрабатываемый материал 09Х15Н8Ю; Максимальная частота вращения шпинделя, об/мин – 9000.

Оглавление
Введение 5
1 Обоснование исходных технических данных и техническое задание на проектирование 7
1.1 Служебное назначение и технические характеристики базового станка 8
1.2 Расчёт и анализ режимов резания 11
1.3 Выбор электродвигателя в приводе главного движения 16
2 Кинематический расчёт привода 17
2.1 Построение графика частот вращения 18
2.2 Определение межосевых расстояний и передаточных отношений 19
2.3 определение чисел зубьев передачи. 22
3 Силовой расчет привода 25
3.1 Определение расчетных частот вращения валов привода и передаваемой мощности и крутящих моментов. 25
3.2 Расчет зубчатых передач на контактную выносливость. 27
3.3 Расчет зубчатых передач на напряжения изгиба 31
3.4 Расчет валов привода 35
3.5 выбор и расчет подшипников: 51
3.6 Выбор параметров соединений: 55
4 Расчет шпиндельного узла на жесткость 61
5 Система смазки. 62
6 Система закрепление инструмента. 64
Заключение 66
Список литературы 67
