Настройка зубофрезерного станка 5Е32 и горизонтально-расточного станка 2450 на обработку деталей

Белорусско-Российский университет
Кафедра Технология машиностроения
Курсовой проект по дисциплине "Металлорежущие станки"
На тему " Настройка зубофрезерного и горизонтально-расточного станка на обработку деталей"
Могилев 2020

Курсовая работа содержит два раздела. Первый раздел посвящен настройке зубообрабатывающих станков, второй – станков с высокой степенью автоматизации (специальные, агрегатные и т. д.) или станков с ЧПУ (токарные, сверлильные, фрезерные).
Курсовую работу необходимо выполнить в следующей последовательности.
Раздел 1 «Настройка зубообрабатывающего станка»
Исходные данные – модель станка 5Е32 и характеристику нарезаемого зубчатого колеса (модуль, число зубьев колеса, длину зуба, угол наклона зуба, направление наклона зуба, число заходов фрезы, направление винтовой ли-нии фрезы и т. д.). Необходимо дать описание области применения, технических возможностей, основных узлов и движений в станке, произвести полный расчёт настройки зубообрабатывающего станка на изготовление цилиндрического или конического зубчатого колеса .
В графической части курсовой работы необходимо представить чертеж общего вида и кинематическую схему станка.
Определить режимы резания, подвергаемые расчету.
Определить критерий оптимальности, по которому будет вестись расчет оптимальных режимов резания.
Выделить основные технические ограничения, которые необходимо учитывать.
Составить математическую модель процесса резания.
Составить математическую модель определения оптимальных ре-жимов обработки.
Определить оптимальные режимы резания.

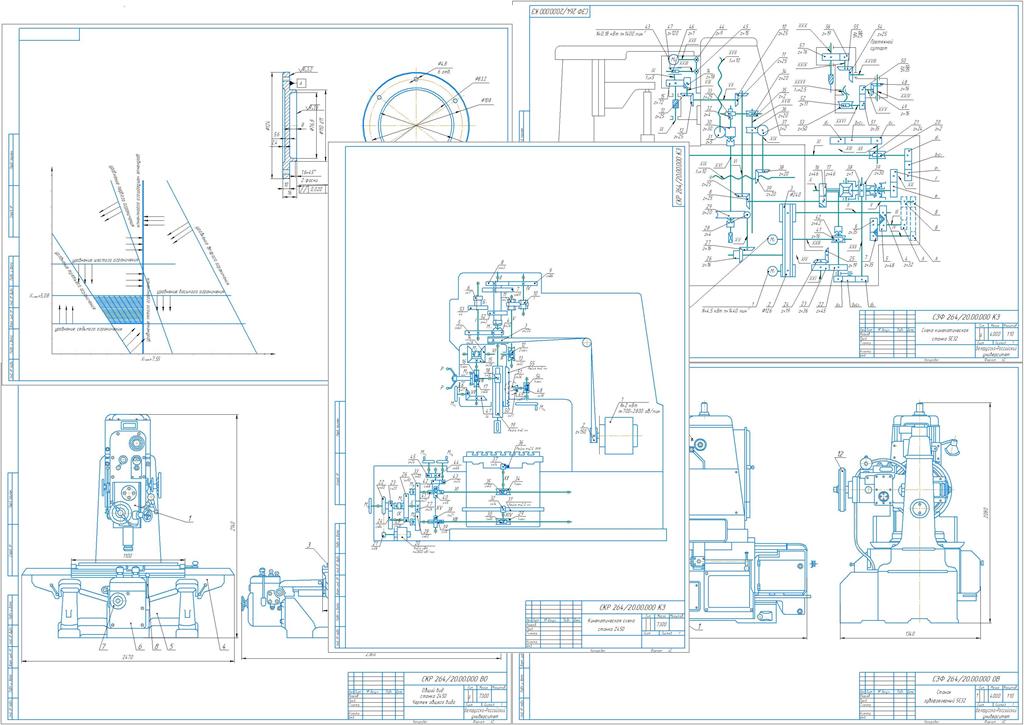

В графической части курсовой работы необходимо представить чертеж общего вида и кинематическую схему станка; чертеж обрабатываемой детали с указанием обрабатываемых поверхностей; графическое отображение математической модели определения оптимальных режимов резания.

Введение
1 Зубофрезерный станок 5Е32
1.1 Настройка зубофрезерного станка.
1.1.1 Область применения и назначение станка.
1.1.2 Технические характеристики станка
1.1.3 Основные узлы станка.
1.1.4 Принцип работы и движения в станке.
1.2 Расчет зубчатого колеса.
1.3 Назначение и обоснование выбора материала режущего инструмента
1.4 Схема установки суппорта
1.5 Описание кинематической схемы станка. Уравнения кинематического баланса
1.6 Определение требуемых режимов резания.
1.7 Подбор сменных колёс

2 Радиально-расточной станок 2450
2.1 Настройка радиально-расточного станка
2.1.1 Область применения и назначение станка
2.1.2 Технические характеристики станка
2.1.3 Основные узлы станка.
2.1.4 Принцип работы и движения в станке
2.2 Назначение и обоснование выбора материала режущего инструмента
2.3 Описание кинематической схемы станка. Уравнения баланса станка.
2.4 Определение оптимальных режимов обработки
2.5 Мероприятия по технике безопасности при работе на станке 2450
Список использованных источников
