Настройка вертикально-сверлильного станка 2А135 и узла станка
Белорусско-Российский университет
Кафедра «Металлорежущие станки и инструменты»
Курсовой проект на тему: «Настройка вертикально-сверлильного станка 2А135 и узла станка»
Могилев 2020
Целью данного курсового проекта является определение кинематической структуры и методов формообразования поверхностей вертикально-сверлильного станка модели 2А135.
Введение……………………………………………………………………………...4
1 Основные узлы и движения станка………………………………………….…5
2 Структурная схема приводов станка…………………………………………..6
3 Реализация основных методов формообразования поверхностей…………..9
4 Уравнение кинематического баланса привода главного движения………..10
5 Система управления станка…………………………………………………...11
6 Устройства для крепления инструментов……………………………………12
7 Требования по охране труда…………………………………………………..13
Литература…………………………………………………………………………..17
Приложения…………………………………………………………………………18

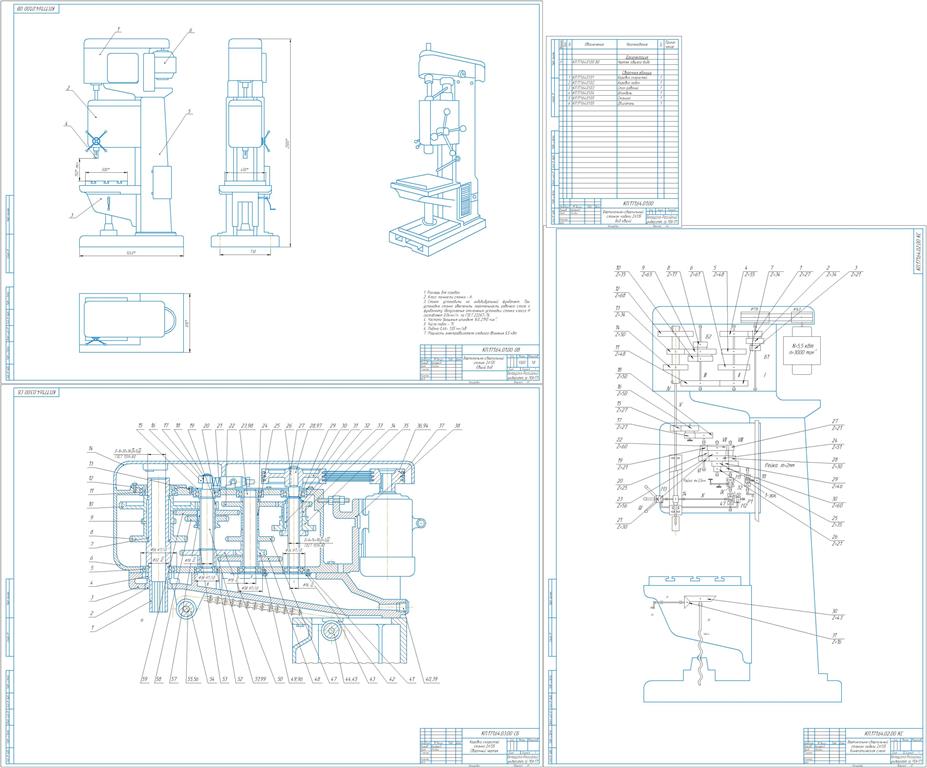

Состав: Общий вид станка 2А135 (ВО), Кинематическая схема станка 2А135 (КЗ), Коробка скоростей (СБ), Спецификации общего вида 2А135, спецификация коробка скоростей
Софт: КОМПАС-3D V17.1
