Модернизация привода подачи шпинделя вертикально-сверлильного станка 2Н135

Тернопольский национальный технический университет им.И.Пулюя
Кафедра конструирования станков инструментов и машин
Дисциплина : металлообрабатывающее оборудование
Тема:Модернизация поводу подич шпинделя вертикально-сверлильного станки 2Н135
Тернополь 2015

В даному курсовому проекті проводиться аналіз схем формоутворення, розробка структурно-кінематичної та кінематичної схеми верстата для одної з операцій, визначення верхньої і нижньої меж регулювання,побудова структурної сітки (СТС) і графіка частот обертання (ГЧВ) верстата мод.2Н135
Вступ
1.3агальний розділ
1.1. Технічні характеристики верстату 2Н135
1.2.Аналіз схем формоутворення
1.3. Розробка структурно-кінематичної та кінематичної схеми верстата для однієї операції
1.4 Кінематичний розрахунок
1.4.1 Визначення верхньої і нижньої меж регулювання
1.4.2 Визначення потужності электродвигуна
1.4.3 Побудова структурної сітки (СТС) і графіка частот обертання (ГЧВ)
1.4.4 Визначення передавального відношення і чисел зубів
1.4.5 Рівняння кінематичного балансу для кінематичного ланцюга
1.4.6. Кінематична схема коробки подач
1.4.7. Визначення розрахункових обертальних моментів на валах приводу
2. Конструкторський розділ
2.1. Опис та конструкція модернізованого механізму подач шпинделя свердлильного верстата
2.2. Підбір і розрахунок пружин стиску
2.3. Вибір електромагнітної муфти
Висновок
Перелік посилань
Специфікація

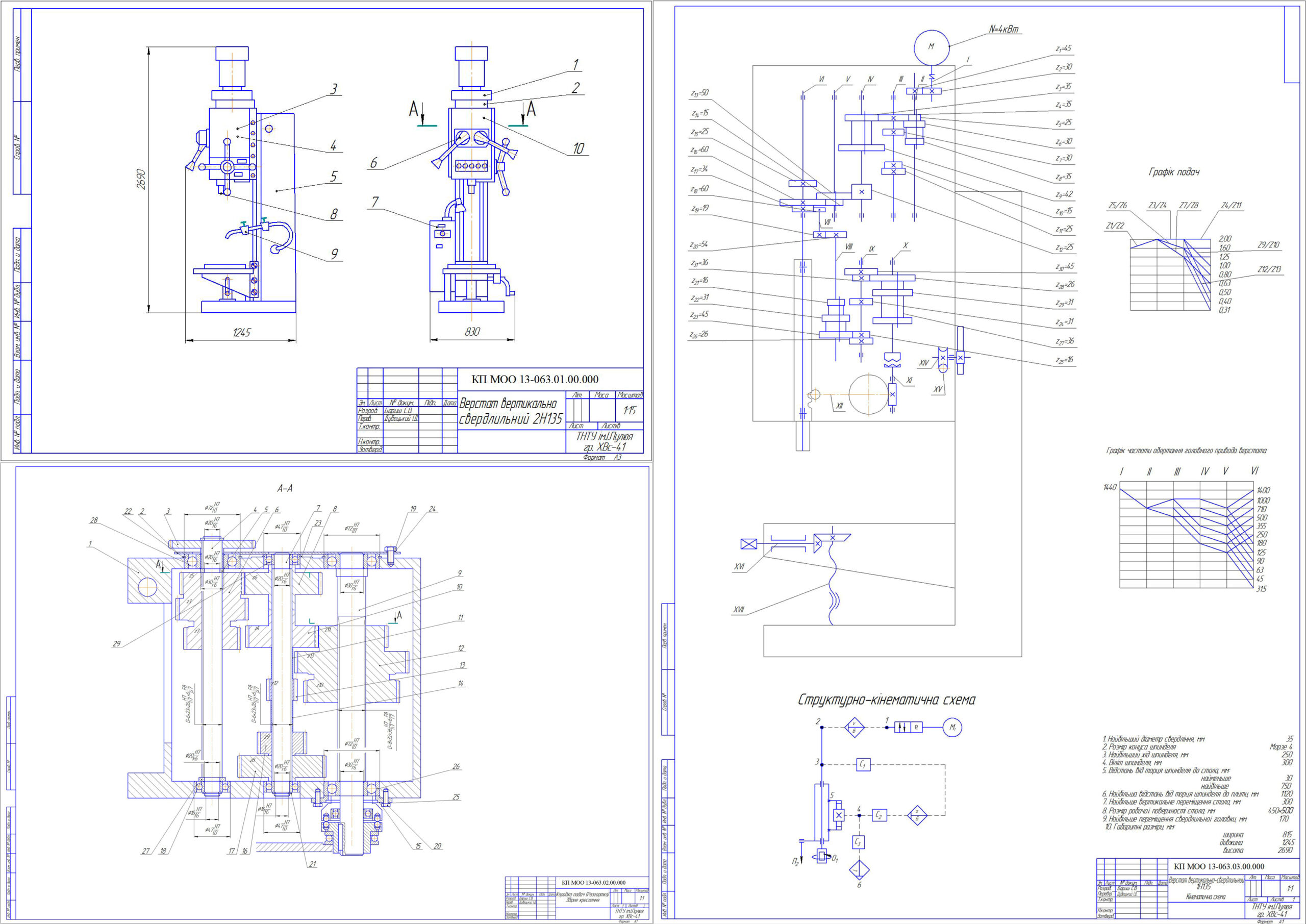

Креслення:
Верстат вертикально свердлильний 2Н135
Коробка подач (згортка) збірне креслення
Верстат вертикально-свердлильний 1Н135 Кінематична схема
Коробка подач (Розгортка) Збірне креслення
Модернізований механізм подач.

Состав: ПЗ, Специфікація , Верстат вертикально свердлильний 2Н135, Коробка подач (згортка) збірне креслення ,Верстат вертикально-свердлильний 1Н135 Кінематична схема , Коробка подач (Розгортка) Збірне креслення, Модернізований механізм подач. Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Сверлильные и расточные станки / Модернизация привода подачи шпинделя вертикально-сверлильного станка 2Н135

Верстат.cdw
Згортка.cdw
Кінематична схема.cdw
Коробка подач.cdw
Модернізований механізм подач.cdw
MIHICTEPCTBO ОСВІТИ І НАУКИ УКРАЇНИ.docx
Пункт 1,4.docx
Спецификация Верстат.docx
Специфікація Коробка подач.docx
MIHICTEPCTBO ОСВІТИ І НАУКИ УКРАЇНИ.pdf
Пункт 1,4.pdf
Спецификация Верстат.pdf
Специфікація Коробка подач.pdf
