Модернизация коробки скоростей вертикально-сверлильного станка 2Н135 с целью увеличения подачи на 20 %

0
272
20291
5
2

Восточно-Казахстанский Государственный технический университет им. Д. Серикбаева
Кафедра машиностроение
Курсовой проект по дисциплине «Металлорежущие станки»
На тему: «Модернизация коробки скоростей вертикально-сверлильного станка 2Н135 с целью увеличения подачи на 20 %»
Усть-Каменогорск 2015

В данном курсовом проекте рассматривается модернизация вертикально-сверлильного станка 2Н135 с целью увеличение подачи на 20%. Произведены следующие расчеты:
- механико-кинематические расчеты;
- расчеты на прочность зубчатых колес;
- расчет вала на прочность;
- расчет подшипников на долговечность;
- расчет шлицевых соединений.
Курсовой проект содержит 2 листа формата А2, 4 листа формата А3, 2 листа спецификации. Пояснительная записка содержит 16 страниц.



Автор
barkley
Дата
27.09.2015
Язык
Русский
Состав
Коробка подач (СБ), Кинематическая схема, Деталировка (блок шестерен, шестерня, вал, вал 2), Спецификация, ПЗ
Софт
КОМПАС-3D 13 Как открыть?
Содержимое архива
  • модернизация коробки скоростей вертикально-сверлильного станка 2н135 с целью увеличения подачи на 20 %»
    • Вал.cdw
    • Шестерня.cdw
    • Блок шестеренок.cdw
    • Пояснительная записка.doc

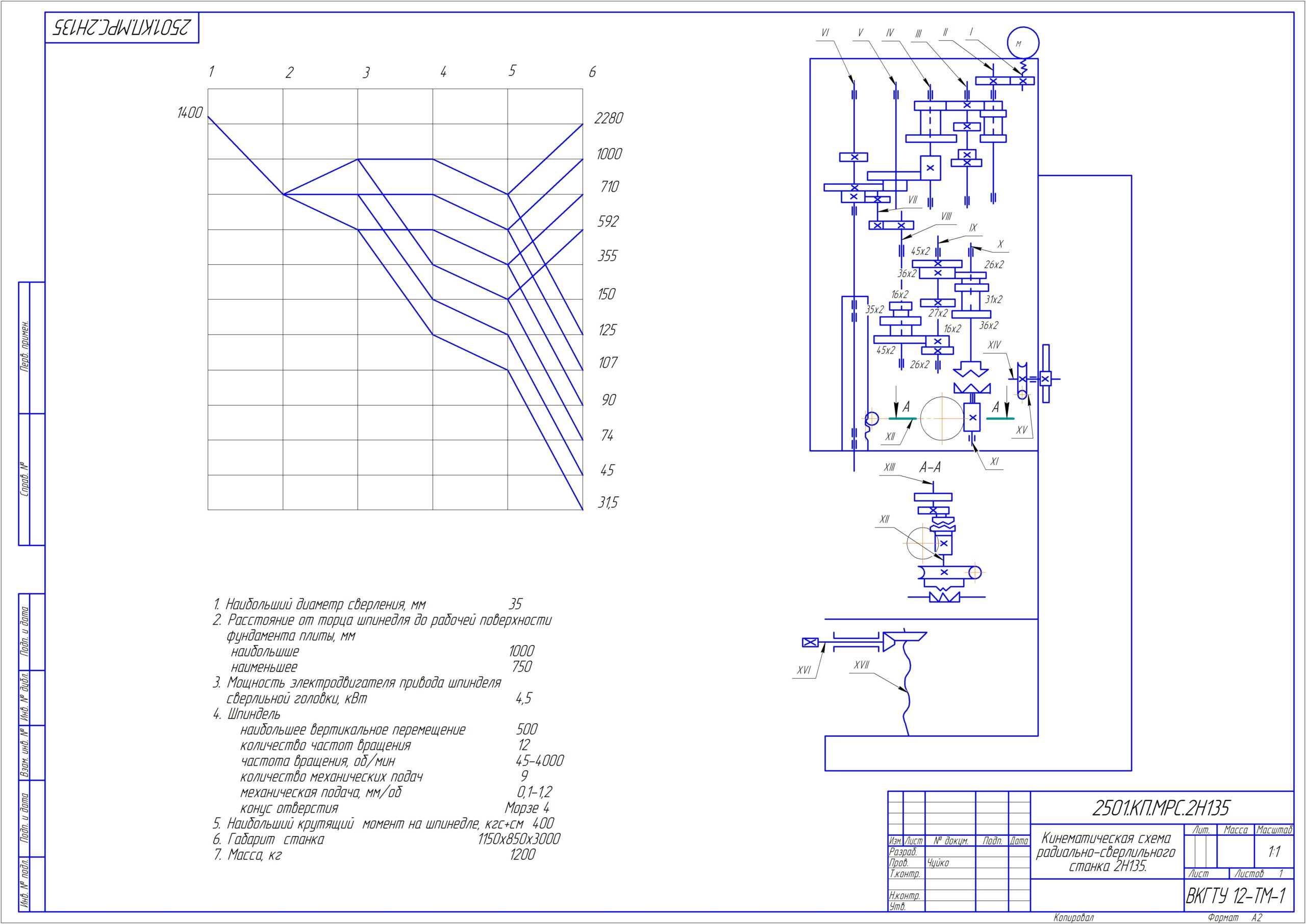

    • Кинематическая схема.cdw
    • Спецификация.spw
    • Коробка подач.cdw
    • Вал 2.cdw
