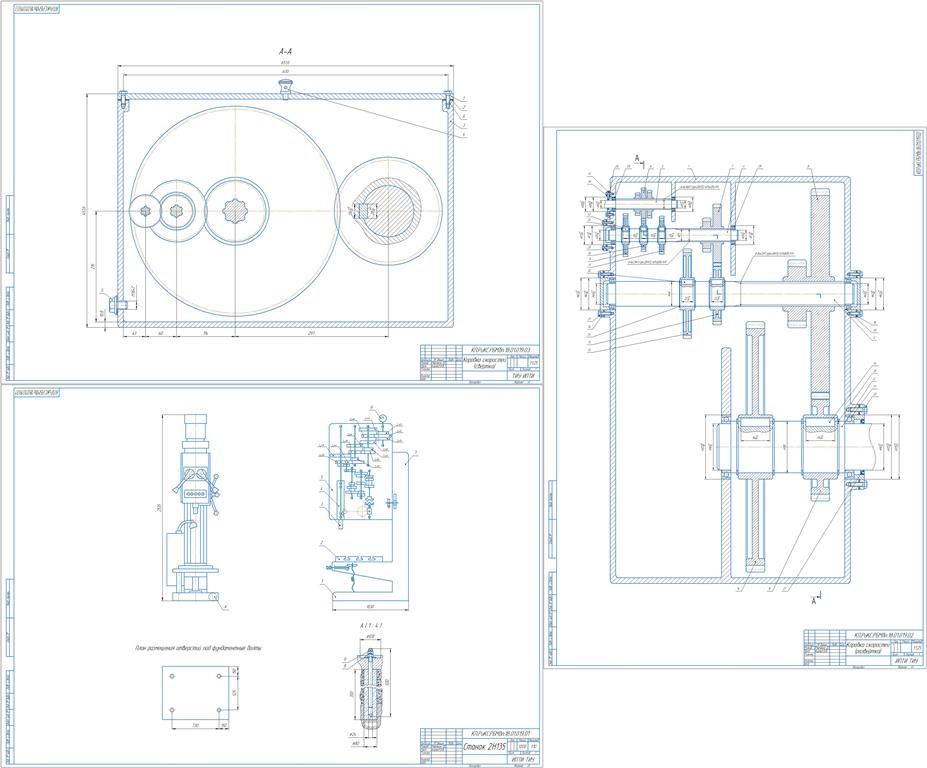

Проект вертикально-сверлильного станка модели 2Н135 с разработкой коробки скоростей

Тюменский индустриальный университет
Кафедра «Станки и инструменты»
Курсовой проект по дисциплине «Расчет и конструирование станков»
На тему «Проект вертикально-сверлильного станка модели 2Н135 с разработкой коробки скоростей»
Тюмень 2021

Исходные данные:
максимальный диаметр сверла ‒ 40 мм;
материал заготовки – конструкционная и легированная сталь (Сталь 45, Сталь 40Х), нержавеющая сталь 1Х18Н9Т, чугун (СЧ20), латунь Л63;
материал режущей части металлообрабатывающего инструмента – быстрорежущая сталь, твердый сплав.

СОДЕРЖАНИЕ

1 Определение технических характеристик вертикально-сверлильного станка модели 2Н135 3
1.1 Исходные данные 3
1.2 Расчет режимов резания 3
1.3 Расчет кинематики станка 6
1.3.1 Условия конструируемости коробки 6
1.3.2 Построение структурной сетки коробки 7
1.3.3 Расчет чисел зубьев колес коробки 8
1.3.4 Силовые и кинематические параметры 10
1.4 Расчет межосевых расстояний 11
1.5 Расчет модулей зацепления 12
1.6 Перерасчет межосевых расстояний 13
1.7 Расчет диаметров колес 14
1.8 Расчет диаметров валов 15
1.9 Проверочный расчет шпонок 16
1.10 Обозначение шлицевых соединений 18
1.11 Расчет толщины стенок корпуса 18
1.12 Система смазки 18
Список использованных источников 19
