3D модель трехкулачкового сверлильного патрона легкой серии (BK) с ключом. Применяется для зажима сверл от 1,5 до 10 мм с конусом Морзе B12 как в обычных, так и ударных электродрелях переменного и постоянного тока. Реально зажимает сверла от 0,6 мм.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Сверлильные и расточные станки -
- Патрон сверлильный SAN OU J2510L (1.5-10 мм, B12)
Патрон сверлильный SAN OU J2510L (1.5-10 мм, B12)
0
1
13
0
0
20
Сообщить о проблеме
Автор
Юрий
Дата
23.04.2026
Язык
Русский
Состав

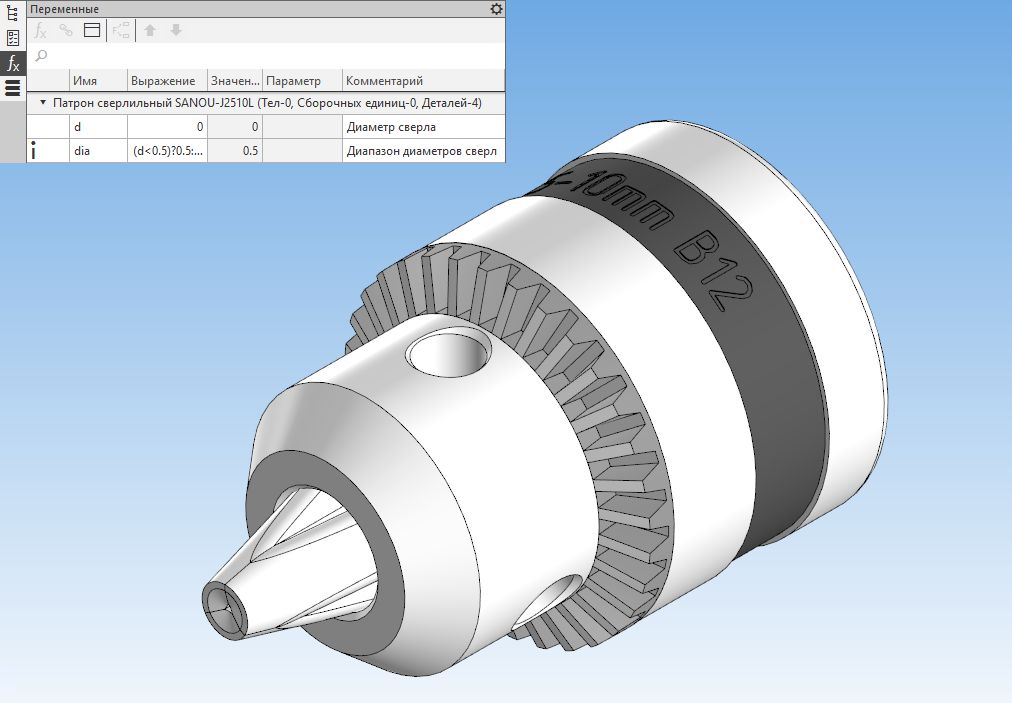

Состав: Модель выполнена в виде сборки с двумя деталями: корпус патрона и кулачок. Кулачки "подвижные" и управляются через панель переменных (диаметр сверла d). Диаметры сверл проверяются на допустимый диапазон значений. При вводе d=0,5 и менее - кулачки выдвинуты на максимум. Для моделирования использован оригинальный патрон SAN OU J2510L.
Софт
КОМПАС-3D 20
Как открыть?
Отзывов пока нет
Содержимое архива
-
ChuckDrill_SANOU-J2510L.a3d
-
ChuckDrill_SANOU-J2510L.stp
-
SANOU-J2510L_ChuckNoJaws.m3d
-
SANOU-J2510L_Jaw.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
