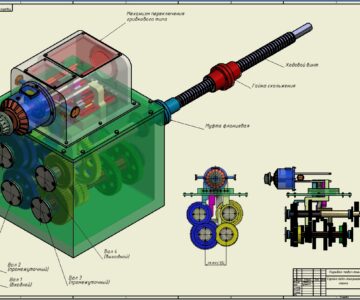

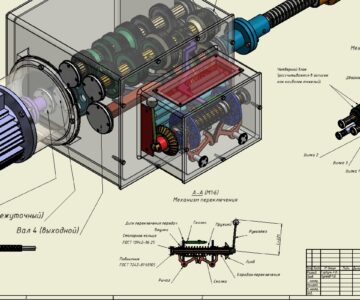

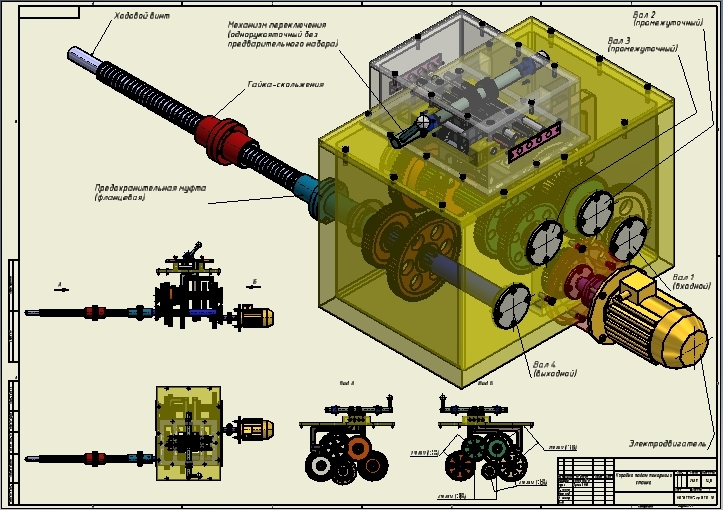

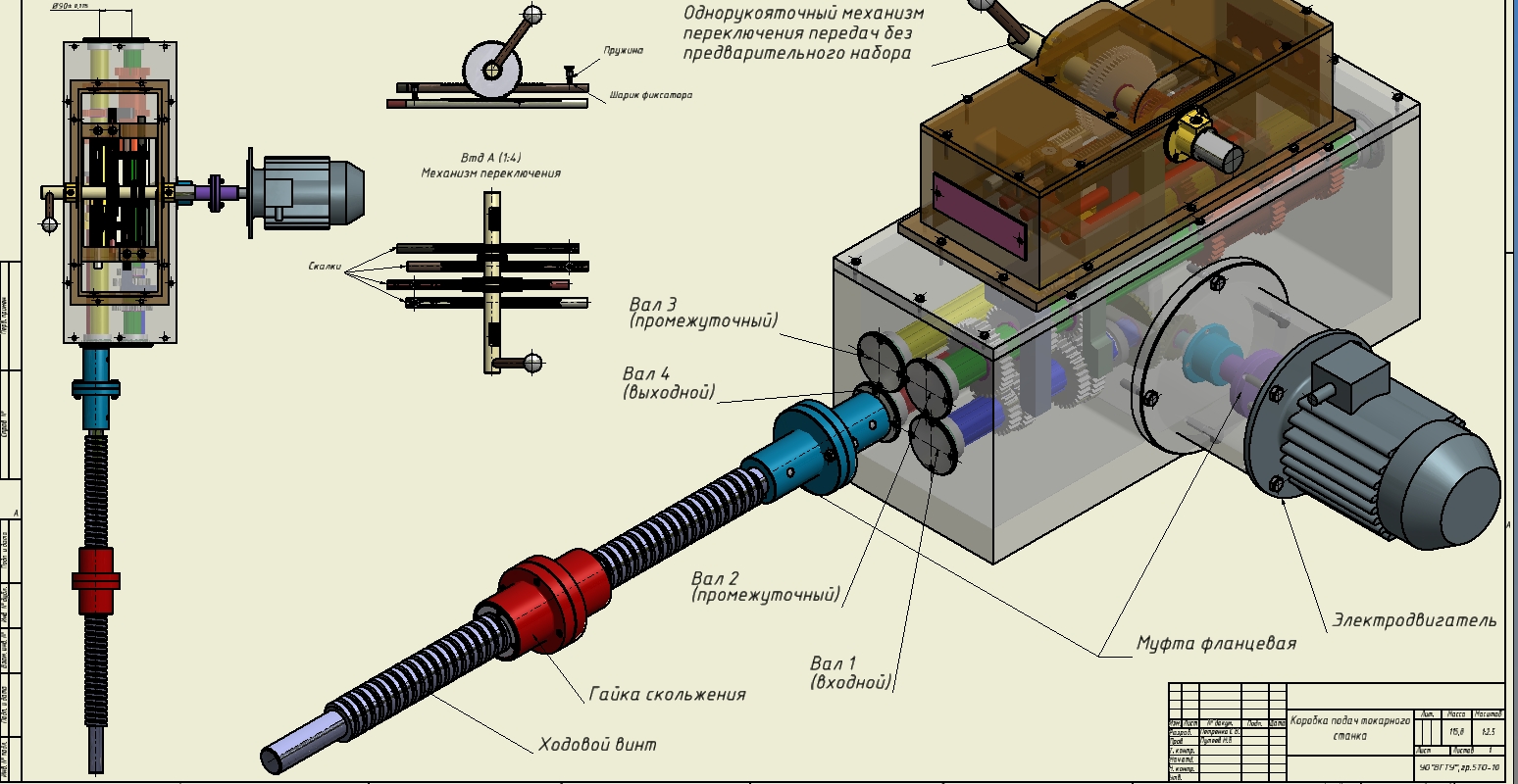

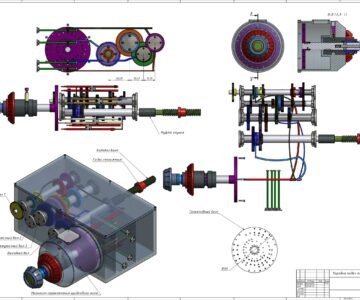

Чертеж Проектирование коробки переключения подач токарного станка с механизмом переключения типа однорукояточный без предварительного набора

Витебский государственный технологический университет
Кафедра технологии и оборудования машиностроительного производства
Курсовой проект по дисциплине "Конструирование и расчёт станков"
На тему: "Проектирование коробки переключения подач токарного станка с механизмом переключения типа однорукояточный без предварительного набора"
Витебск 2015

Станок - токарный; Проектируемая коробка - подач, Знаменатель ряда - 1,06; Структурная формула - 4.6 3.1 2.3; Диаметр обрабатываемой заготовки - 400 мм

знаменатель ряда КиРС Коробка подач Станок структурная формула токарный

Автор

Сергей Марецкий

Дата

11.12.2016

Язык

Русский

Состав

Общий вид (СБ)

Софт

Autodesk Inventor 14 Как открыть?

Содержимое архива

Коробка подач
- Коробка подач токарного станка.ipj
