Витебский государственный технологический университет
Кафедра технологии и оборудования машиностроительного производства
Курсовой проект по дисциплине "Конструирование и расчёт станков"

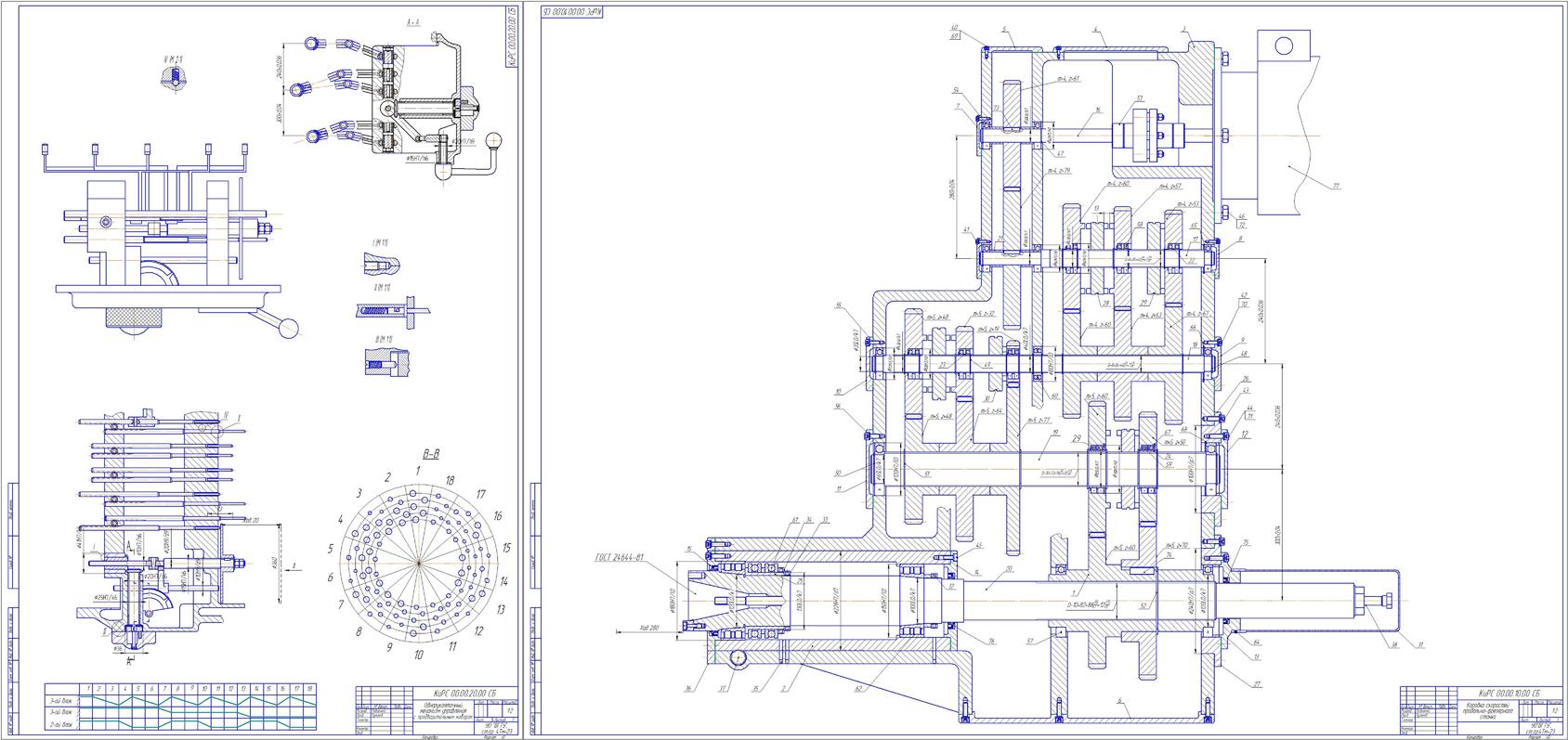

На тему: "Проектирование коробки переключения скоростей продольно-фрезерного станка механизмом переключения типа однорукояточный с предварительным набором и дополнительным дисковым переключением"
Витебск 2013
Число ступеней частот вращения — 18;
Знаменатель прогрессии — 1,12;
Структурная формула — ;
Тип станка — продольно-фрезерный;
Обрабатываемая деталь: сталь;
Наибольший размер — В=180 мм;
Горизонтальная правая скоростей;
Индивидуальные условия проектирования — 3С;
Включение передач: на всех блоках муфтами;
Механизм переключения — Однорукояточный с предварительным набором и дополнительным дисковым переключением;
Шпиндель – полый;
Положения включения – на минимальную частоту вращения.
Содержание:
Техническое задание
1. РАСЧЕТ РЕЖИМОВ РЕЗАНИЯ
2. КИНЕМАТИЧЕСКИЙ РАСЧЕТ
2.1. Структурная сетка
2.2. График чисел оборотов
2.3. Кинематическая схема коробки скоростей
2.4. Определение чисел зубьев колес
2.5. Определение действительных значений частот
3. Силовой расчет
3.1. Расчет КПД коробки скоростей
3.2. Расчет частот вращения валов
3.3. Расчет крутящих моментов
4. Расчет элементов коробки скоростей
4.1. Предварительный расчет диаметров валов
4.2. Проверочный расчет вала
4.3. Расчет подшипников
4.4. Расчет шпинделя на жесткость
4.5. Выбор шпиндельных подшипников по точности
5. Расчет усилий на рукоятке управления
6. Описание конструкции коробки скоростей
Список литературы
