Витебский государственный технологический университет
Кафедра "Технология и оборудование машиностроительных производств"
Курсовой проект по дисциплине "Конструирование и расчет станков"

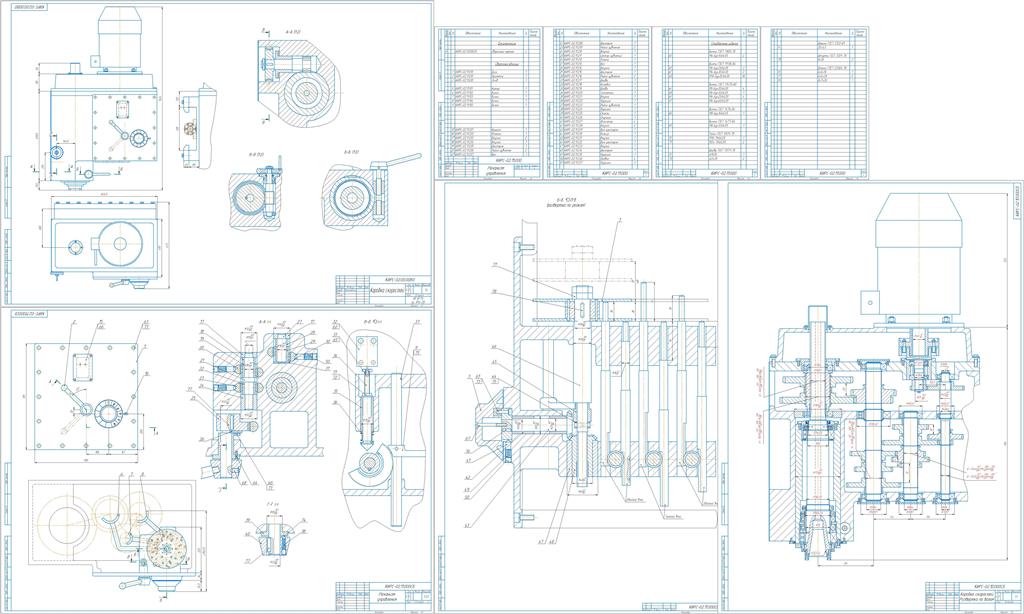

На тему: "Проектирование коробки скоростей продольно-фрезерного станка"
Витебск 2008
СОДЕРЖАНИЕ
Введение 4
1 Расчет режимов резания 5
2 Определение исходных данных для проектирования 7
3 Кинематический расчет коробки скоростей 8
3.1 Структурная сетка и график частот вращения 8
3.2 Определение чисел зубьев зубчатых колес 9
3.3 Определение действительных значений частот 10
3.4 Кинематическая схема 11
4 Силовой расчет коробки скоростей 12
4.1 Расчет КПД коробки скоростей 12
4.2 Расчет потребной мощности электродвигателя
и передаваемой мощности на валах 12
4.3 Расчет частот вращения валов 12
4.4 Расчет крутящих моментов 13
4.5 Расчет модуля зубчатых колес 13
5 Расчет элементов коробки скоростей 15
5.1 Расчет геометрических параметров зубчатых колес 15
5.2 Предварительный расчет диаметров валов 16
5.3 Выбор конструкции шпинделя 16
5.4 Расчет сил действующих на шпиндель 16
5.5 Проверочный расчет подшипников шпинделя 18
5.6 Расчет шпинделя на жесткость 18
6 Расчет усилий на рукоятках механизма управления 21
7 Описание конструкции коробки скоростей 23
8 Анализ технико-экономической эффективности 24
Литература 25
Технические характеристики/исходные данные:
число скоростей: 12;
знаменатель геометрической прогрессии: фи=1,26;
структурная формула: 26×32×21;
материал обрабатываемой детали: сталь;
максимальный размер обрабатываемой поверхности: Вmax=350 мм;
расположение на станке: правая вертикальная;
метод переключения частот вращения: однорукояточный
