Разработка коробки скоростей для вертикально-фрезерного станка

Молодечненский государственный политехнический колледж
Курсовой проект по дисциплине "Конструирование МРС"
На тему: "Разработка коробки скоростей для вертикально-фрезерного станка"
Молодечно 2013

Исходные данные: Вертикально-фрезерный станок 6Р12: число зубьев Z=12, f(фи)=1,26, диаметр D=80 мм.

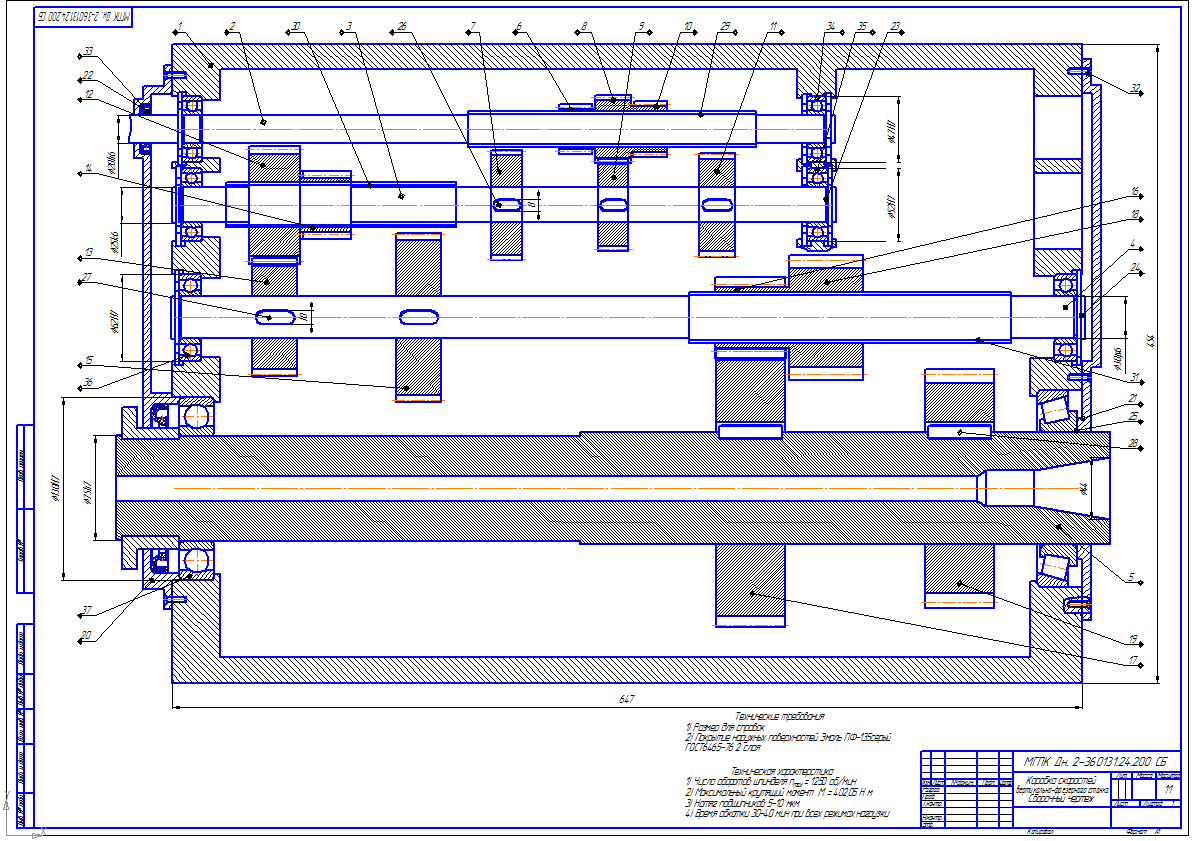

В данной работе рассматривается аналог станка 6Р12, построены чертежи коробки скоростей, а так же сделана развертка коробки скоростей.
Содержание
Введение
1 Назначение проектируемого станка
2 Кинематический расчет узла
3 Предварительный расчет узла
4 Проверочный расчет
5 Обоснование примененных способов смазывания
Список литературы.

Состав: ПЗ, развертка коробки скоростей (СБ), графики, спецификация. Язык документа

Софт: КОМПАС-3D 14 (13)

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Разработка коробки скоростей для вертикально-фрезерного станка

1_Naznachenie_proektiruemogo_stanka_Moy.doc
спецификация.doc
grafik(13).cdw
sborka_my(13).cdw
