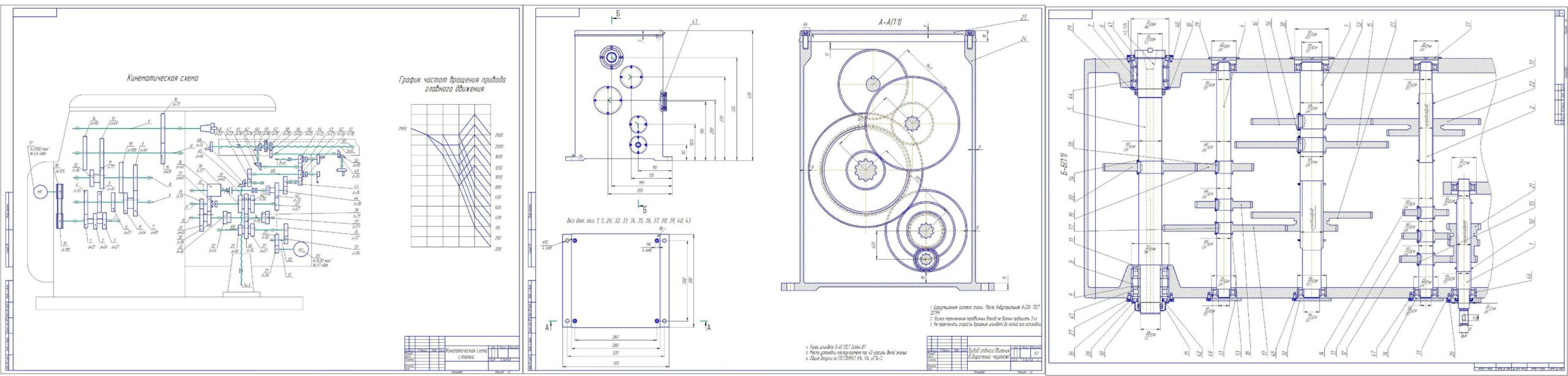

Конструирование коробки скоростей горизонтально- фрезерного станка

Полоцкий государственный университет
кафедра технологии и оборудования машиностроительного производства
курсовой проект по дисциплине "Конструирование и расчёт технологического оборудования"
Новополоцк, 2013

Было предложено спроектировать горизонтально- фрезерный станок, по следующим данным:
- класс точности – нормальный
- наибольшее перемещение стола:
• продольное – 1000 мм
• поперечное – 320 мм
• вертикальное – 350 мм
- материал обрабатываемых изделий – чугун

Содержание с.
Аннотация 4
Введение 5
1 Определение основных технических характеристик станка. 6
2 Проектирование кинематики станка, выбор компоновки 10
3 Динамические и прочностные расчёты узлов, разрабатываемых конструктивно 20
4 Описание структурной и кинематической схем, настройка станка 29
5 Описание конструкции спроектированных узлов и систем станка 33
Заключение 34
Список использованных источников 35
Приложение 36
