Проектирование коробки скоростей горизонтального консольно-фрезерного станка 6С12

Научно -исследовательский Томский политехнический университет
Кафедра машиностроения
Курсовой проект по дисциплине "Металлообрабатывающие станки"
На тему: "Проектирование коробки скоростей горизонтального консольно-фрезерного станка"
Томск 2014

В данном проекте рассчитывается коробка передач горизонтального консольно-фрезерного станка.

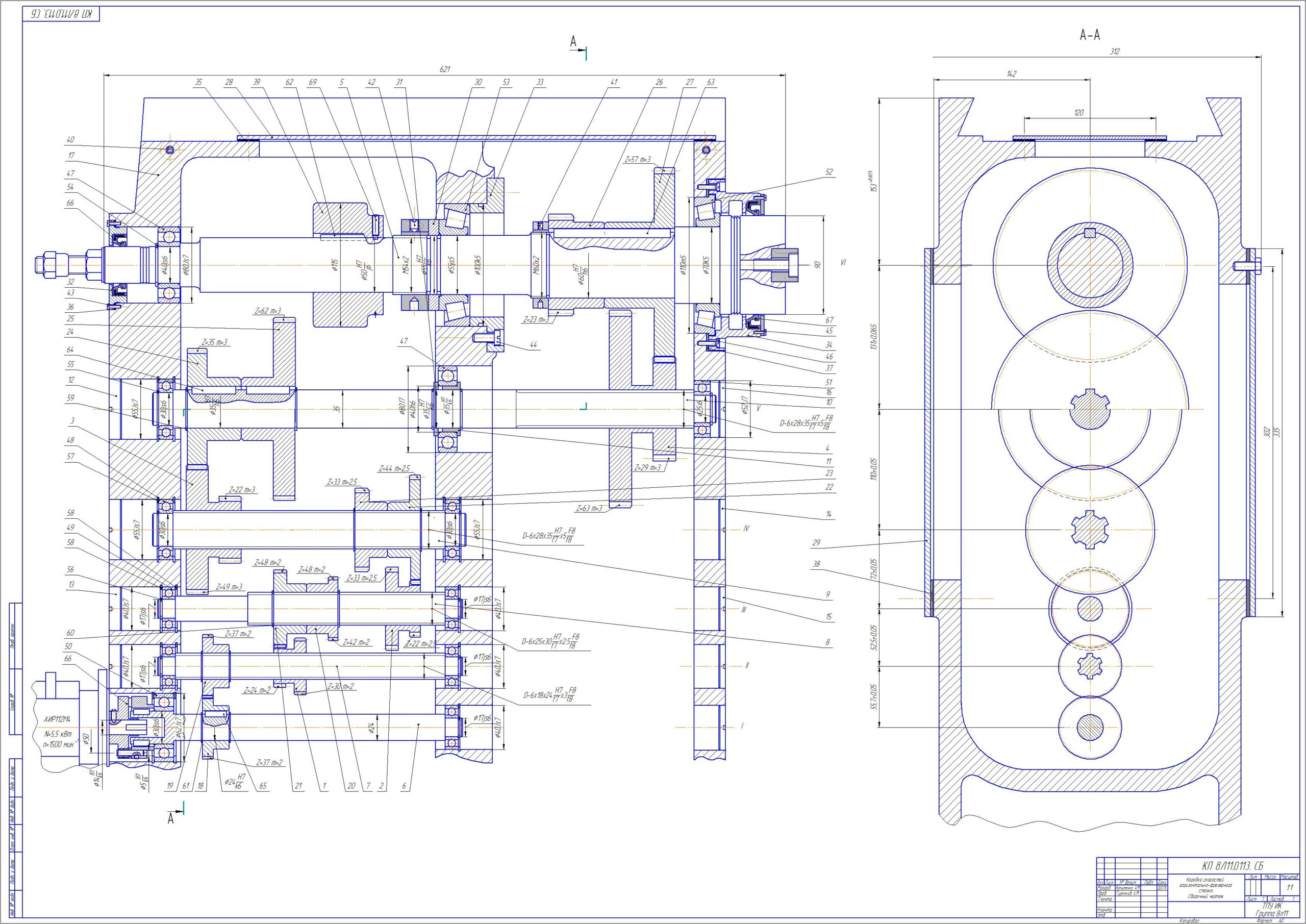

Графическая часть содержит 2 вида сборочного чертежа.
Курсовой проект содержит 1 лист формата А0 графической части, 4 ласта спецификации, 11 страниц пояснительной записки и 5 источников.

В конструкторской части была разработана коробка передач горизонтального консольно-фрезерного станка размера №3, модели 6С12.

Исходные данные для расчета курсового проекта:
Консольно-фрезерный станок,
Структурная формула: Z=2*2*2*2=16,
φ=1,41,
Rn=63,
Размер рабочей поверхности стола 320*1250 мм^2

Технические характеристики:
Расстояние от оси шпинделя до направляющих: 400 мм
Осевое перемещении шпинделя: 80 мм
Диаметр передней шейки шпинделя: 90 мм
Частота вращения шпинделя: 33,5-1600 мин-1
Мощность привода главного движения: 5,5 кВт

Состав: Сборочный чертеж коробки скоростей горизонтального консольно-фрезерного станка, Спецификация, пояснительная записка Язык документа
