Проектирование коробки передач горизонтально-фрезерного станка

Нижнетагильский технологический институт филиал УрФУ
Кафедра Общего машиностроения
Курсовой проект по дисциплине "Оборудование машиностроительного производства"
на тему: "Проектирование коробки скоростей горизонтально-фрезерного станка"
Нижний Тагил 2019

Исходные данные
Вариант №31;
Станок: горизонтально-фрезерный;
Минимальное число оборотов шпинделя: nmin = 80 об/мин;
Знаменатель геометрического ряда: φ = 1,26;
Предварительная мощность двигателя: N = 2,2 кВт;
Число ступеней: Zn = 16;
Размеры стола: 160x630 мм.

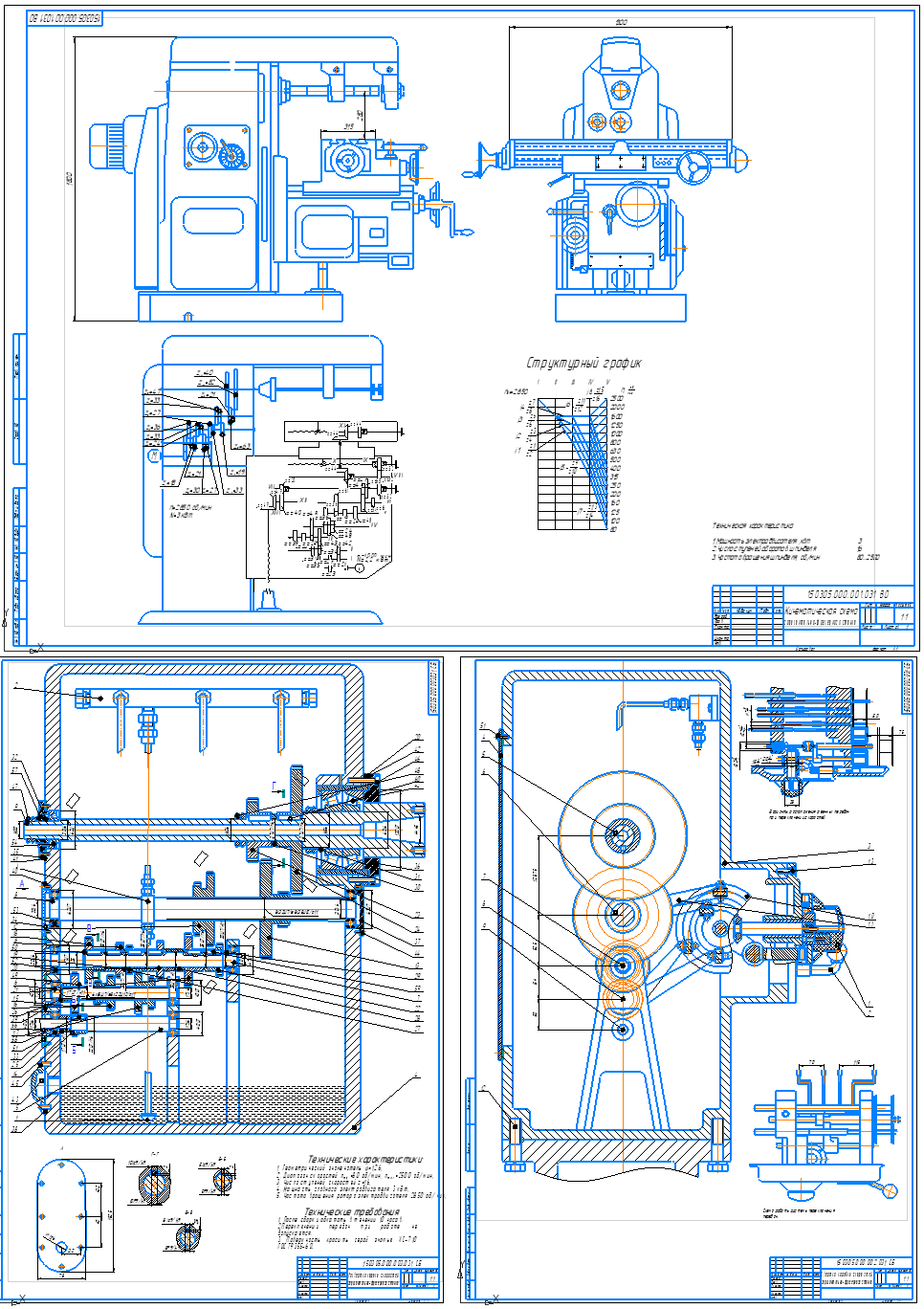

графическая часть содержит:
Горизонтально-фрезерный станок
Коробка скоростей горизонтально-фрезерного станка (свёртка)+спец.
Коробка скоростей горизонтально-фрезерного станка (развёртка)+спец.

Содержание
Введение 5
Перечень листов графических документов……..…………….…………………6
Исходные данные 7
Кинематический расчет коробки скоростей 7
1 Определение чисел оборотов 7
2 Разработка кинематической схемы 8
3 Построение структурной сетки и графика чисел оборотов 9
4 Определение чисел зубьев зубчатых колес 11
5 Выбор электродвигателя 11
6 Проверочный расчёт чисел оборотов 11
7 Расчет параметров зубчатых колес 13
8 Расчет диаметров валов, мм 17
9 Выбор подшипников 18
10 Выбор системы управления 18
11 Выбор системы смазки и расчет производительности насоса 19
Заключение 20
Библиографический список…………..…………………………………...…….21
Приложение А- спецификация ……....…………………………………...…….22

Состав: Пояснительная записка, Горизонтально-фрезерный станок ВО, Коробка скоростей горизонтально-фрезерного станка (свёртка) СБ, спецификация, Коробка скоростей горизонтально-фрезерного станка (развёртка) СБ, спецификация. Язык документа

Софт: КОМПАС-3D 17

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Фрезерные станки / Проектирование коробки передач горизонтально-фрезерного станка

Оборудование/кинематическая.cdw
Оборудование/кинематическая.cdw.bak
Оборудование/кинематическая.jpg
Оборудование/Министерство образования и науки Российской Федерации.docx
Оборудование/развертка.cdw
Оборудование/развертка.cdw.bak
Оборудование/развертка.jpg
Оборудование/свертка.cdw
Оборудование/свертка.cdw.bak
Оборудование/свертка.jpg
Оборудование/спец развертки.spw
Оборудование/спец развертки.spw.bak
Оборудование/спец свертки.spw
Оборудование/спец свертки.spw.bak
Оборудование
