Проектирование коробки скоростей горизонтально-фрезерного станка

ОТИ НИЯУ МИФИ
Кафедра технологии машиностроения
Курсовой проект по дисциплине "Проектирование станков"
На тему: "Проектирование коробки скоростей горизонтально-фрезерного станка"
Озёрск 2015

В данной курсовой работе разработана кинематическая схема горизонтально-фрезерного станка, спроектирована по ней коробка скоростей, а также разработана принципиальная схема механизмов управления. Прототип не ясен.

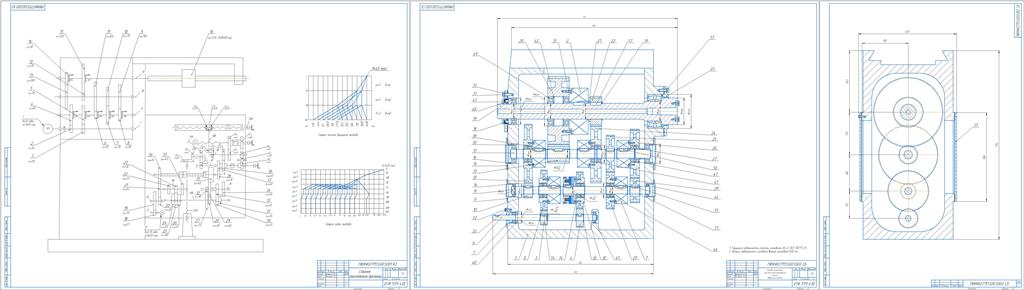

Курсовой проект содержит 3 формата А1 графической части, 36 страниц пояснительной записки и 6 источников

СОДЕРЖАНИЕ
Введение 3
1 Кинематический расчет 4
1.1 Кинематический расчет привода главного движения 4
1.2 Кинематический расчет привода подач 9
2 Расчет коробки скоростей 16
2.1 Силовой расчет передач 16
2.1.1 Расчет передачи между валами I и II 18
2.1.2 Расчет передачи между валами II и III 20
2.1.3 Расчет передачи между валами III и IV 22
2.1.4 Определение размеров зубчатых колес 23
2.2 Проектный расчет валов 24
2.3 Компоновка и конструирование деталей коробки скоростей 25
2.4 Проверочный расчет подшипниковых опор 25
2.5 Проверочный расчет вала 31
2.6 Проверочный расчет шпоночного соединения 33
2.7 Выбор масла и способа смазывания 34
Заключение 35
Список использованной литературы 36
