«Томский Политехнический Университет»
Машиностроительный факультет Кафедра АРМ
Курсовая работа по МРС

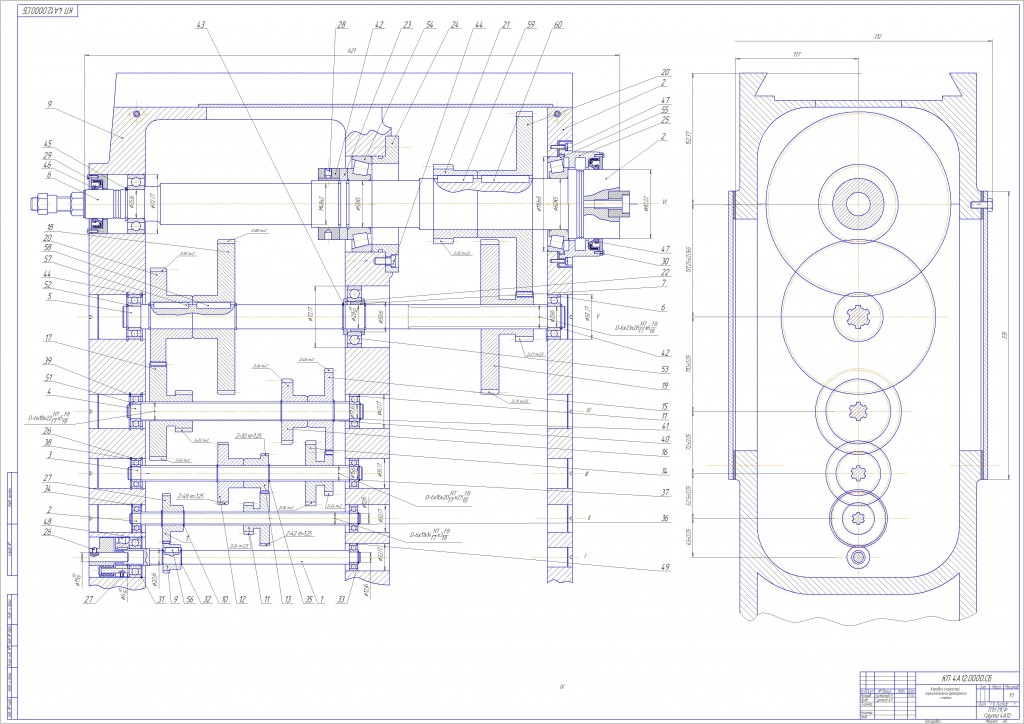

Чертеж - развертка коробки передач горизонтально фрезерного станка.
Чертёж коробки скоростей представляют в виде двух изображений: развёртки и свёртки. На развёртке (продольный разрез коробки скоростей) все валы изображаются в одной плоскости. На свёртке (поперечный разрез коробки скоростей) показывают действительное взаимное расположение валов в пространстве.
Исходные данные:
Тип станка Консольно – фрезерный
Структурная формула привода главного движения Z = 2∙2∙2∙2 =16
Знаменатель геометрического ряда частот вращения
Диапозон регулирования частот вращения
Размеры рабочего стола B*L200*800
