Проектирование коробки подач горизонтально-фрезерного станка - структурная формула -4.3 2.12 3.1

Витебский государственный технологический университет
Кафедра технологии и оборудования машиностроительного производства
Курсовой проект по дисциплине "Конструирование и расчёт станков"
На тему: "Проектирование коробки переключения подач токарного станка с механизмом переключения типа однорукояточный с предварительным набором и дополнительным дисковым переключением"
Витебск 2017

Станок – горизонтально-фрезерный;
Коробка подач;
Число ступеней частот вращения – 24;
Структурная формула -4.3 2.12 3.1 ;
Знаменатель ряда 1,12 ;
Материал заготовки – чугун ;
Размер заготовки - В280 ;

Содержание
Техническое задание
1.Расчет режимов резания
2.Кинематический расчет коробки подач
2.1 Структурная сетка
2.2 График чисел подач

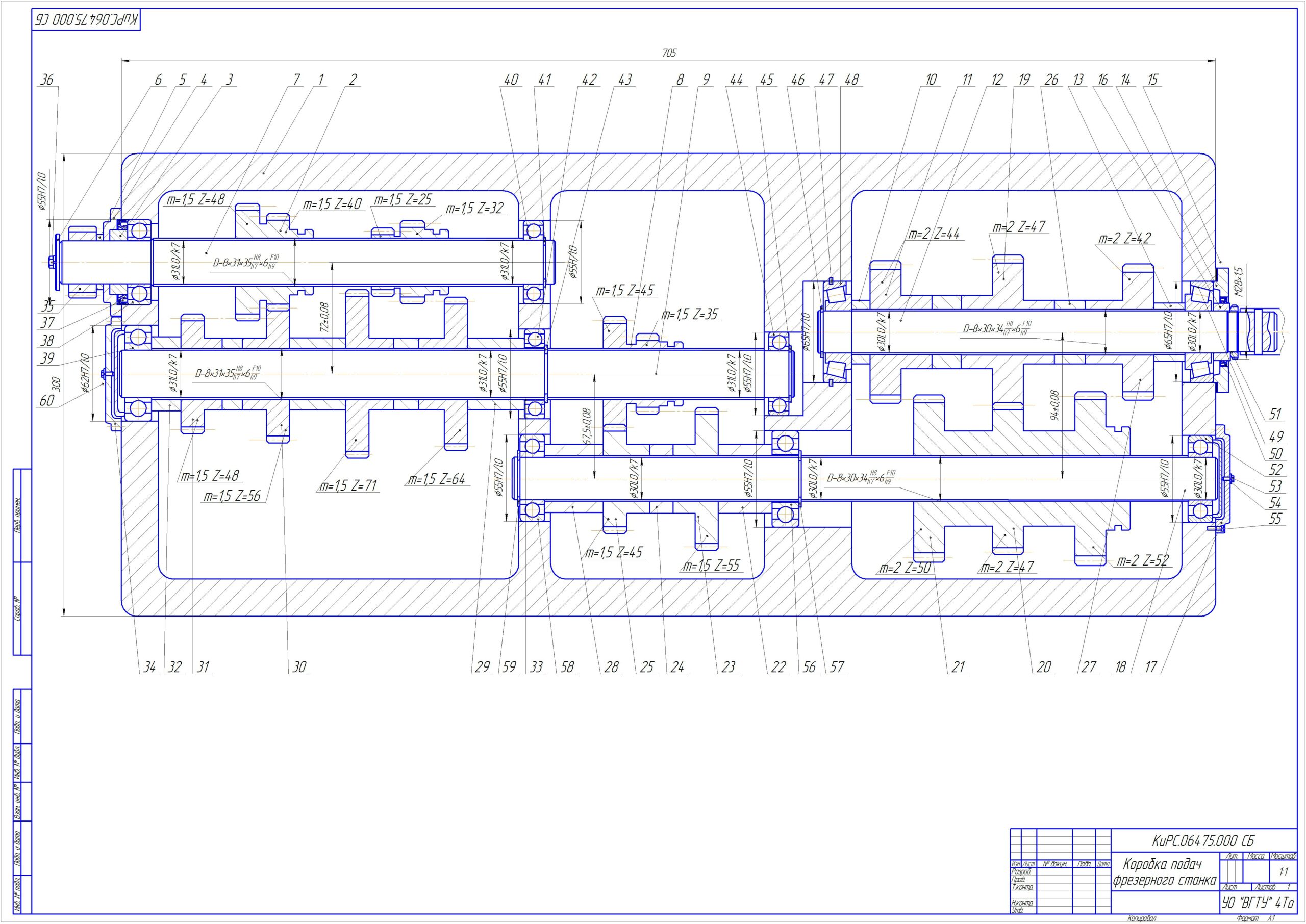

2.3 Кинематическая схема коробки подач
2.4 Определение чисел зубьев колес
2.5 Определение действительных значений подач
3.Силовой расчет коробки
3.1 Расчет тягового усилия
3.2 Расчет передаваемой мощности на валах
3.3 Расчет частот вращения валов
3.4 Расчет крутящих моментов
3.5 Расчет модуля зубчатых колес
4.Расчет элементов коробки
4.1 Расчет геометрических параметров зубчатых колес
4.2 Предварительный расчет диаметров валов
4.3 Проверочный расчет вала
4.4 Проверочный расчет подшипников
5.Расчет усилий на рукоятке механизма
6.Описание конструкции коробки
7.Анализ конструкторско-экономической эффективности
Список литературы
