Проектирование коробки подач горизонтально-фрезерного станка

Витебский государственный технологический университет
Кафедра "Технология и оборудование машиностроительного производства"
Курсовой проект по дисциплине "Конструирование и расчет металлорежущих станков"
Тема: "Проектирование коробки подач горизонтально-фрезерного станка"
Витебск, 2015 г

Задание/исходные данные
Спроектировать коробку подач горизонтально-фрезерного станка со следующими техническими характеристиками:
- число ступеней подач: 24
- знаменатель геометрической прогрессии:  1,06
- структурная формула: 212×34×41
- материал обрабатываемой детали: чугун, бронза
- максимальный размер обрабатываемой поверхности: Вmax=240 мм
- метод переключения частот вращения: однорукояточный.

В работе произведены кинематический и силовой расчет коробки, расчеты отдельных элементов узла.

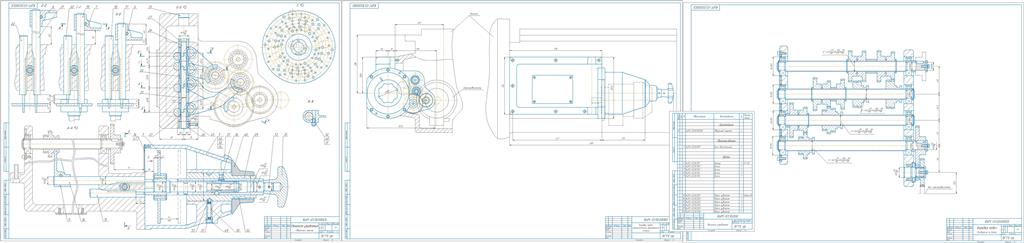

Графическая часть содержит чертеж общего вида, чертеж развертки по валам и сборочный чертеж механизма управления.

СОДЕРЖАНИЕ
Введение
1 Расчет режимов резания
2 Определение исходных данных для проектирования
3 Кинематический расчет коробки подач
4 Силовой расчет коробки подач
5 Расчет элементов коробки подач
6 Расчет усилий на рукоятках механизма управления
7 Описание конструкции коробки подач
8 Анализ технико-экономической эффективности
Литература

Состав: Коробка подач (ВО), Развертка по валам (СБ), Механизм управления (СБ), Спецификация (механизм управления), Записка пояснительная (ПЗ) Язык документа

Софт: КОМПАС-3D 16.1.5

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Проектирование коробки подач горизонтально-фрезерного станка

Мех
Общ
Развертка.cdw
Спец..spw
Записка пояснительная.doc
