Альметьевский государственный нефтяной институт
Кафедра Технологии машиностроения
Курсовой проект по дисциплине"Металлорежущие станки"

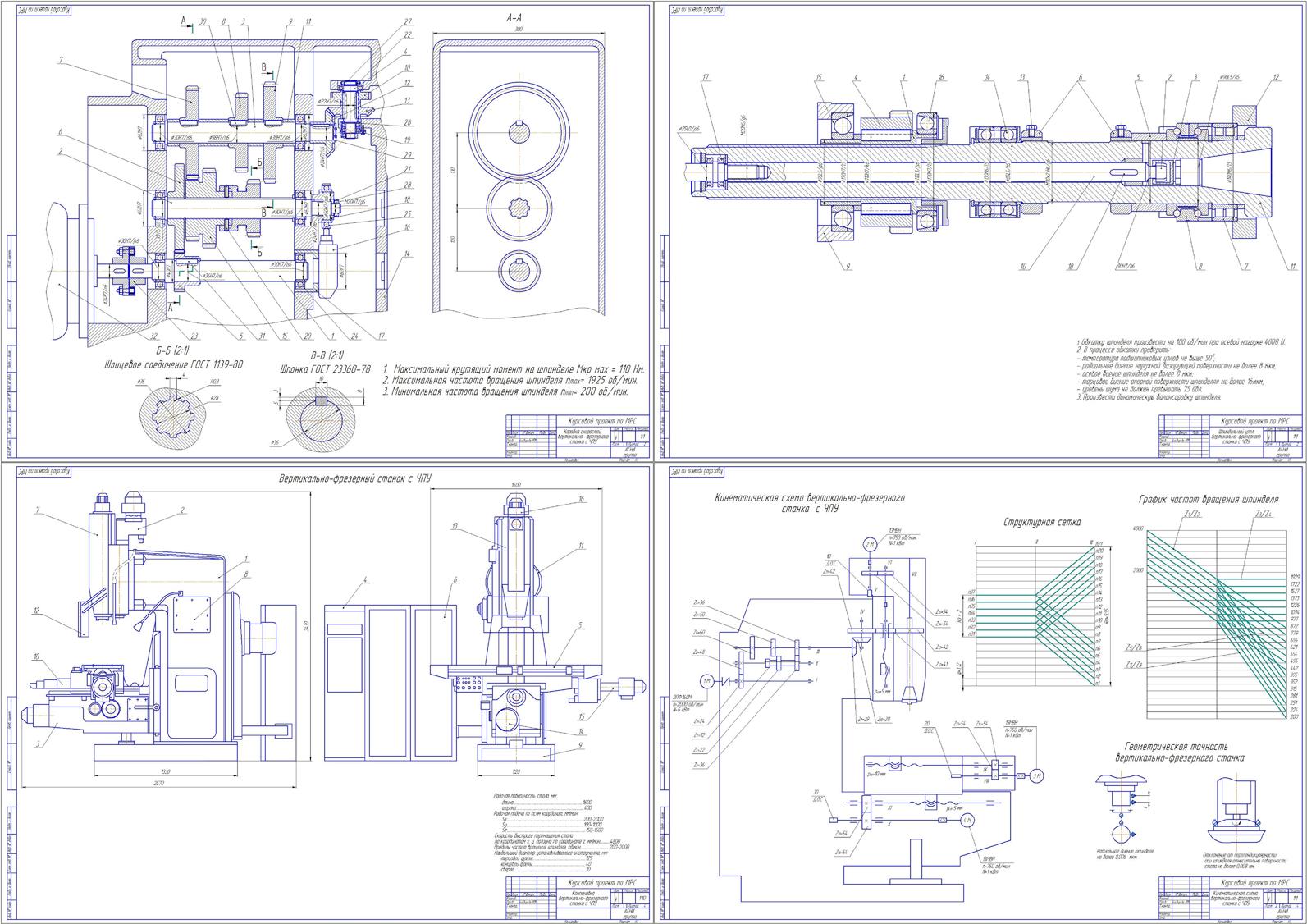

На тему: "Разработка вертикально-фрезерного станка"
Альметьевск 2016
Спроектировать вертикально - фрезерный станок с ЧПУ с подробной разработкой главного движения.
Станок предназначен для выполнения разнообразных фрезерных работ в условиях единичного и серийного производства.
Техническая характеристика
Диапазон частот вращения шпинделя, об/мин: 200-2000
Привод главного движения: Электромеханический
Диапазон регулирования подач, мм/мин
-Продольная подача: 200-2000
-Поперечная подача: 100-1000
-Вертикальная подача: 150-1500
-Подача холостого хода: 4800
Привод подачи: Электромеханический
Наибольший диаметр устанавливаемого
инструмента, мм:
-торцовой фрезы: 125
-концевой фрезы: 40
-сверла: 30
Тип электродвигателя для главного движения: Регулируемый постоянного тока
Тип электродвигателя для привода подачи: Высоко-моментный постоянного тока
Мощность электродвигателя для привода
главного движения, кВт: 7,5
Материал заготовки: Сталь 20Х
Содержание
Введение
1. Техническое задание на проектирование специального станка
2. Компоновка и конструкция станка
3. Проектирование и расчет металлорежущего станка
4. Кинематический расчет привода главного движения
5. Система смазки станка
6. Система управления проектируемого станка
7. Схема контроля точности станка
8. Мероприятия, обеспечивающие безопасную работу
9. Технико-экономические показатели
Заключение
Список использованной литературы
