Разработка конструкции вертикального – фрезерного станка

Сибирский государственный университет науки и технологии им. академика М.Ф. Решетнева
Кафедра ТМС
Курсовой проект по дисциплине "Металлорежущие станки"
На тему: "Разработка конструкции вертикального – фрезерного станка"
Красноярск 2018

Исходные данные: Габариты станка 2500х1550х2100, Диаметр МРИ 12/4, Размер стола 305х1400 мм, Материал детали У8, Частота вращения шпинделя 1350, Опора ШСЕ 2Т2Х, Класс вибрационной точности С224/С224, Длина втулки 25/5. Прототипом станка является вертикально фрезерный станок Stalex Х5032А.

В данном курсовом проекте выполнен анализ различных конструкций вертикально фрезерных станков, разработан вертикально фрезерный станок повышенного класса точности. Выбран асинхронный электродвигатель, разработана кинематическая схема механизма главного движения.

Содержание
Введение
1 Аналитическая часть
2 Технологическая часть
3 Конструкторская часть
4 Безопасность и экологичность проекта
5 Исследовательская часть
Заключение
Библиографический список

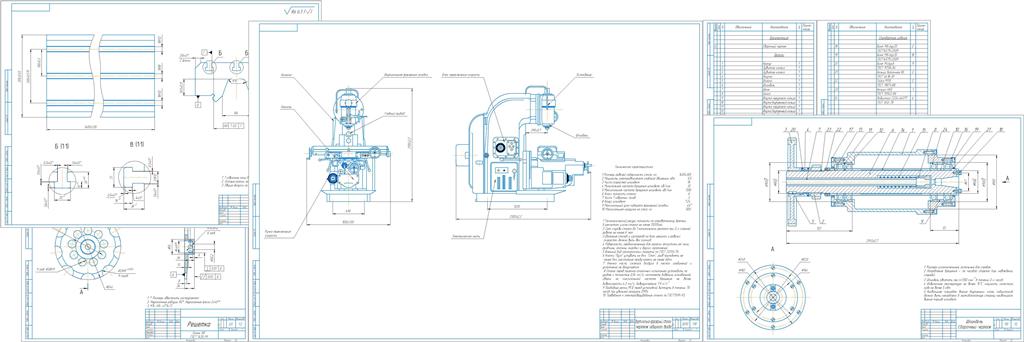

Состав: Решетка, Шпиндель (СБ), Спецификация, Станок (ВО), Деталировка (стол) Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Разработка конструкции вертикального – фрезерного станка

Шпиндельная сборка(А2).cdw
Записка.docx
Решетка.cdw
Спецификация(А4).cdw
Станок CIH 1235.cdw
Стол(А2).cdw
