Оренбургский государственный университет
Кафедра технологии машиностроения
Курсовой проект по дисциплине «Расчет и конструирование станков»
На тему "Модернизация станка 6А54К"
Оренбург 2015
В данном проекте рассматривается модернизированная модель станка 6А54К. Произведен кинематический расчет, расчет зубчатых передач и сечений валов.

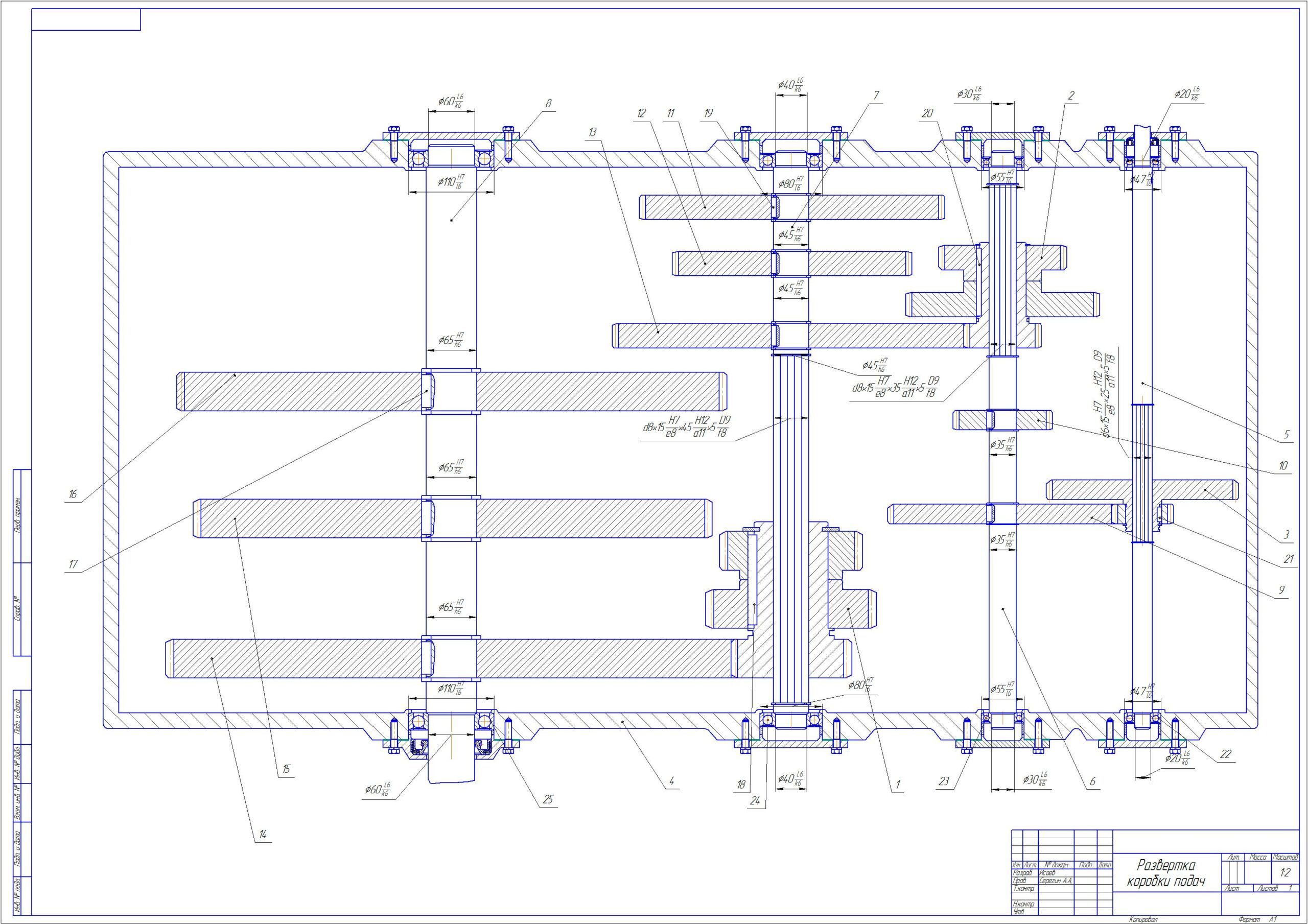

Графическая часть содержит кинематическую схему станка, его свертку и развертку
Курсовой проект содержит 3 листа А1 графической части, 13 страниц пояснительной записки, содержащей 3 рисунка и 3 источника
Техническая характеристика:
Класс точности: Н
Длина рабочей поверхности стола, мм 1600
Ширина стола, мм 630
Наибольшее перемещение по осям X,Y,Z, мм 1000_600
Min частота вращения шпинделя об/м: 25
Max частота вращения шпинделя, об/м: 1250
Мощность, кВт: 13
Размеры , мм: 3315_4205_4000
Масса станка с выносным оборудованием, кг: 13000
