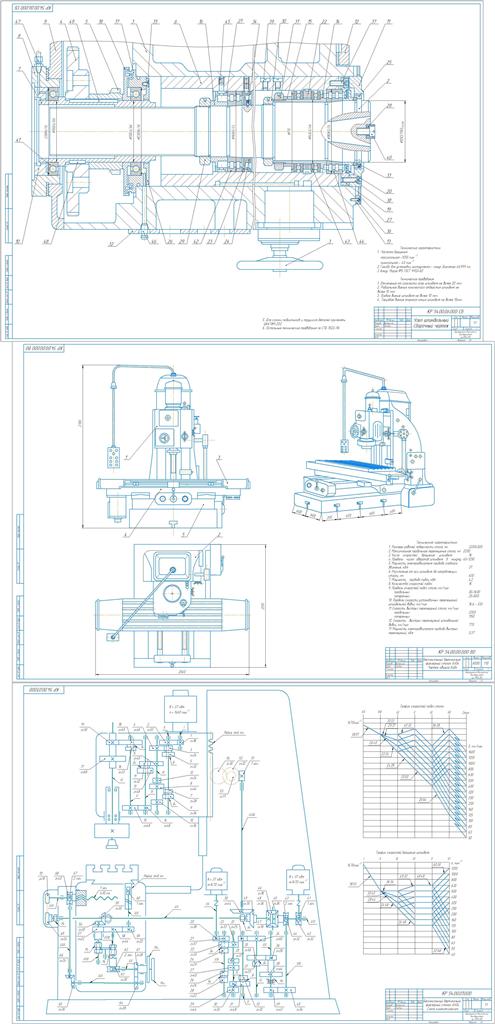

Устройство и назначение бесконсольного вертикально-фрезерного станка модели 6А54

Белорусско-Российский университет
Кафедра металлорежущих станков и инструментов
Курсовая работа по дисциплине " Станкостроение"
На тему:" "Устройство и назначение бесконсольного вертикально-фрезерного станка 6А54"
Могилёв 2021

Исходные данные:
станок 6А54: Размеры рабочей поверхности стола, мм 2200x5002.
Максимальное продольное перемещение стола, мм 22003.
Число скоростей вращения шпинделя 164.
Пределы чисел оборотов шпинделя в минуту 40-12505.
Мощность электродвигателя привода главного движения, кВ 376.
Расстояние от оси шпинделя до направляющих стойки, мм 6307.
Мощность привода подач, кВ 4,28.
Количество скоростей подач 169.
Пределы скоростей подач стола, мм/мин: продольных 50-1600, поперечных 25-80010.
Пределы скорости установочных перемещений шпиндельной бабки, мм/мин 16,6 - 53311.
Скорость быстрых перемещений стола, мм/мин: продольных 2300, поперечных 115012.
Скорость быстрых перемещений шпиндельной бабки, мм/мин: 77011.
Мощность электродвигателя привода быстрых перемещений, кВт 0,37

Содержание:
Введение
1 Основные узлы и движения
2 Разработка структурных схем станка
3 Реализация основных методов формообразования
4 Уравнение кинематического баланса привода главного движения
5 Система управления станком
6 Устройства для крепления инструмента
7 Требования по охране труда
