Проектирование высокоскоростного шпиндельного узла сверлильно-фрезерного станка с ЧПУ

0
2
403
16
0
30

ТПУ
Машиностроение
Курсовой проект по дисциплине "Металлообрабатывающее оборудование"
На тему: "Проектирование высокоскоростного шпиндельного узла сверлильно-фрезерного станка с ЧПУ"
Томск, 2022

Станок: Сверлильно-фрезерный
Количество оборотов шпинделя 10000 об
Мощность - 5 кВт
Расположение - вертикальное
Инструмент - зенкер

Оглавление
Техническое задание 3
Введение 4
1. Кинематическая схема 5
2. Подбор двигателя и оправки под инструмент 6
3. Расчёт сил резания. 7
4. Расчёт реакций в опорах. 10
5. Подбор и проверочный расчёт подшипников 11
6. Выбор способа смазки подшипников 13
7. Расчёт шпинделя на продольную устойчивость 14
Заключение 16
Список используемой литературы 17


Сообщить о проблеме
Дата
13.09.2022
Язык
Русский
Состав
Сборочный чертеж (СБ), Спецификация, ПЗ
Софт
КОМПАС-3D 20 Как открыть?
Содержимое архива
  • КП_МОО_Шпиндель

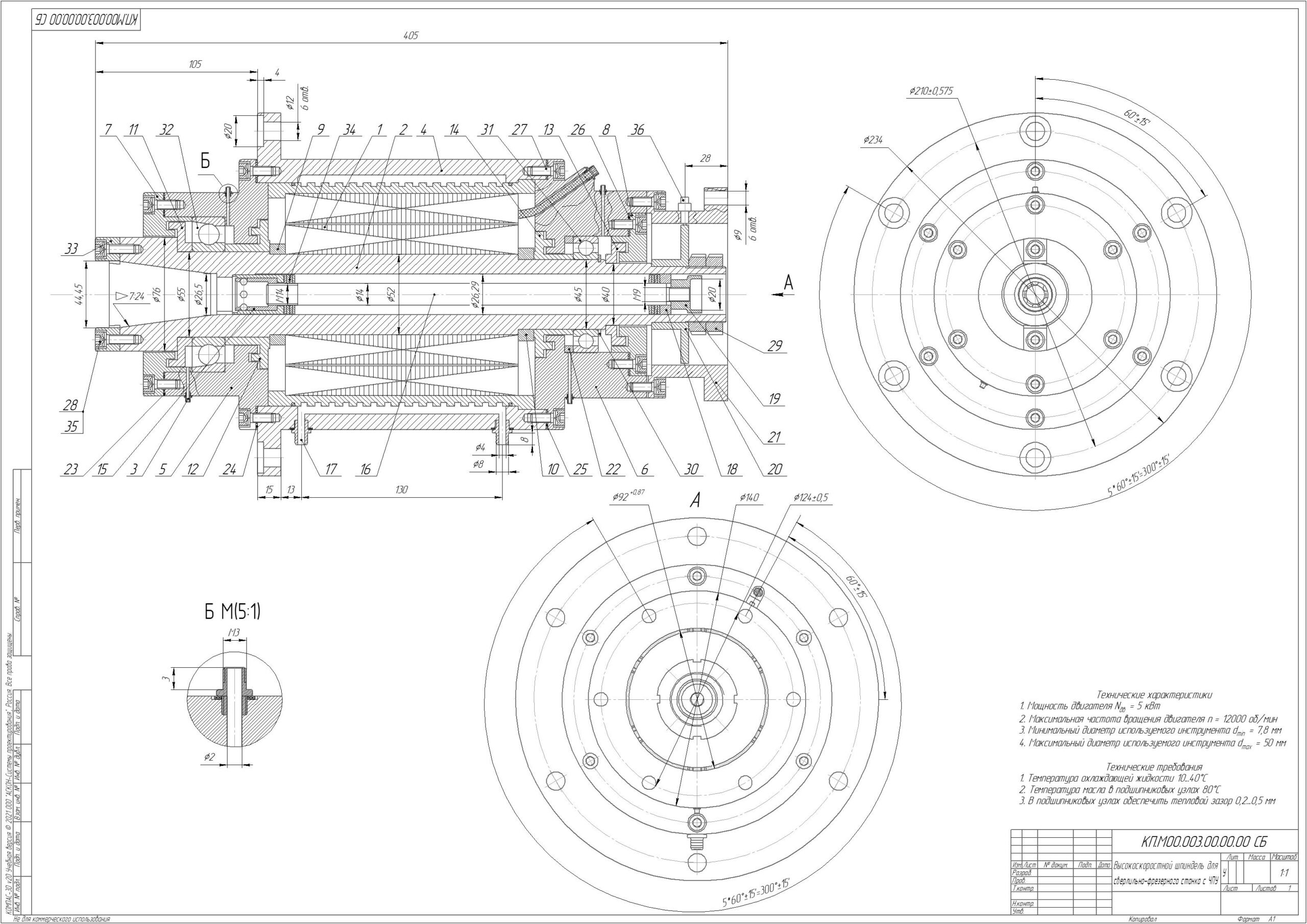

    • Высокоростной шпиндельный узел _ КП.МОО.003.00.00.00 СБ.spw
    • Чертеж.cdw
    • МОО_КП_ПЗ.docx
    • Двигатель.cdw
