Разработка конструкции специального вертикально-сверлильного станка 2Н125

Национальная Металлургическая Академия Украины
Кафедра технологии машиностроения
Курсовой проект по дисциплине "Оборудование и транспорт механообрабатывающих цехов"
На тему: "Разработка конструкции специального вертикально-сверлильного станка 2Н125"
Днепропетровск 2016

Исходные данные: Станок вертикально сверлильный 2Н125, диаметр D=35мм, количество скоростей Z=12, f(фи) = 1.26.

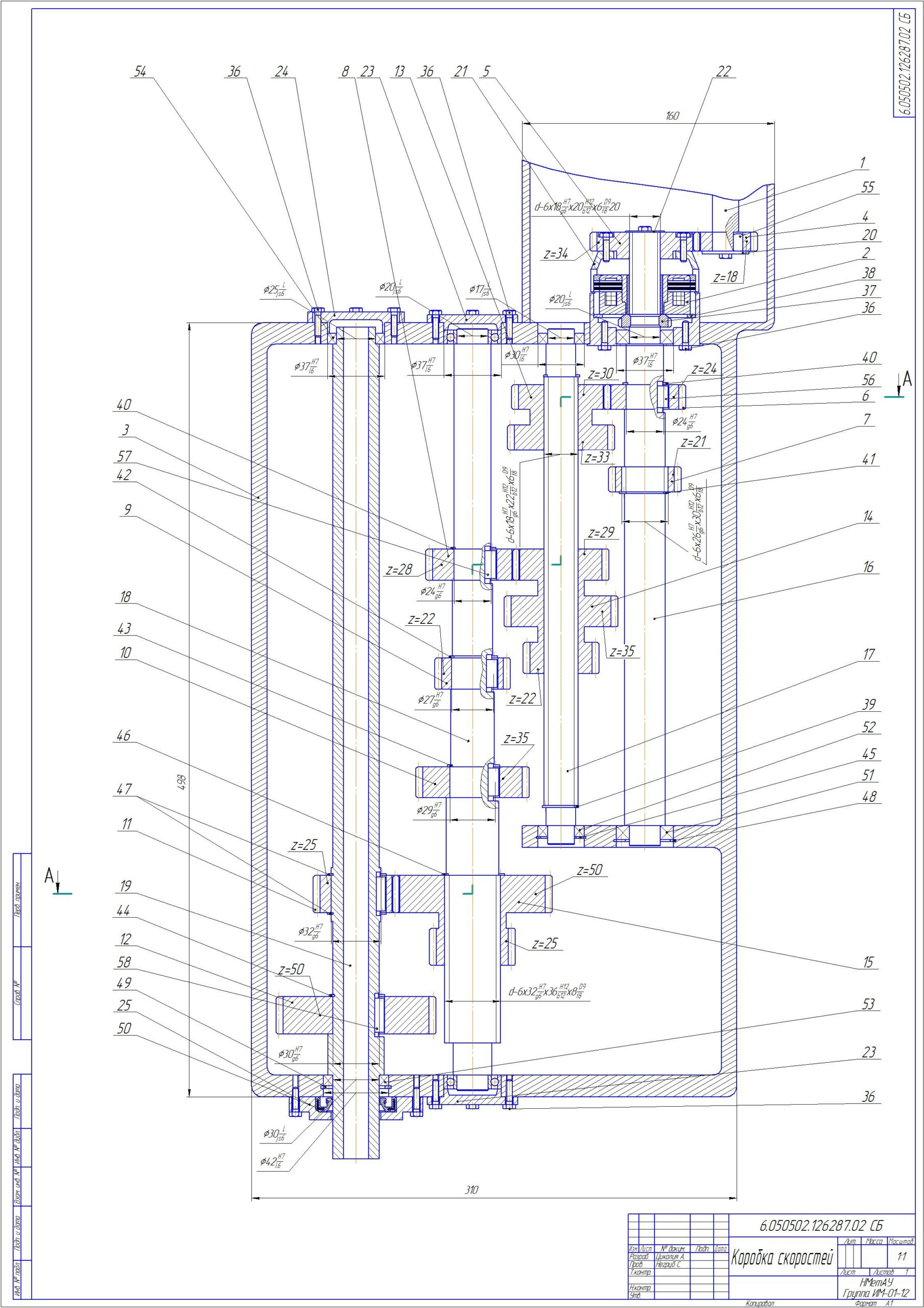

В данной работе рассматривается аналог станка 2Н125, построены чертежи коробки скоростей, а так же сделана развертка коробки скоростей.

Состав: Расчет, чертеж развертки коробки скоростей, коробка скоростей, спецификация. Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Сверлильные и расточные станки / Разработка конструкции специального вертикально-сверлильного станка 2Н125

КП 2Н125/
КП 2Н125/2H125.docx
КП 2Н125/Коробка скоростей _ 6.050502.126287.02 (1).spw
КП 2Н125/Чертеж.cdw
КП 2Н125/Чертеж2.cdw
