Станок координатно-расточной модель 2Е440А

Гомельский Государственный технический университет им. П.О. Сухого, Беларусь, Петенёв Е.О., 2012 г.
Курс III. Дисциплина "Основы САПР".

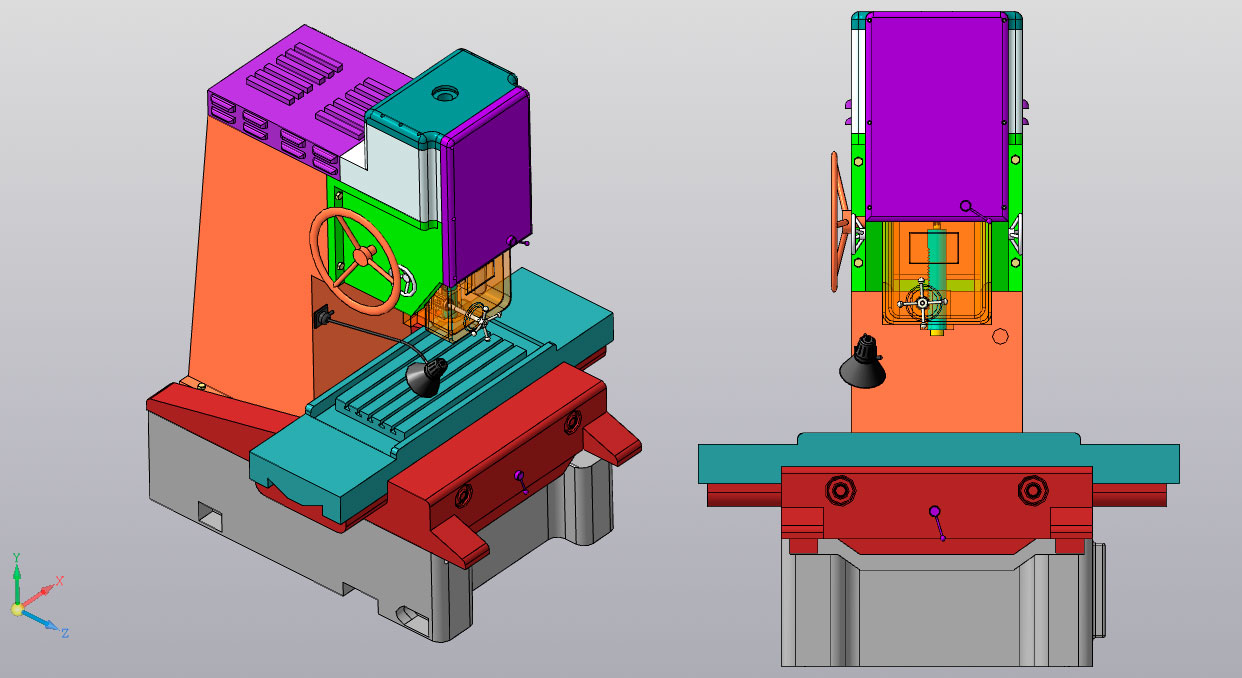

Приблизительная 3D модель Станок координатно-расточной модель 2Е440А

Технические характеристики
1. Класс точности - А
2. Длина рабочей поверхности стола, мм - 710
3. Ширина стола, мм - 400
4. Диаметр, мм
- сверления - 25
- растачивания - 250
5. Мощность главного привода, кВт - 4,5
6. Пределы частот вращения шпинделя, об/мин - 5 . . . 2000
7. Габариты станка, мм
- длина - 2440
- ширина - 2195
- высота - 2430
8. Вес станка, кг - 3500

В сборке станка не хватает лампы подсветки рабочей зоны. При открытии сборки скажет что не хватает детали сборки \лампа.a3d - игнорируйте это сообщение.

Состав: 3D Сборка состоит из 19 деталей. Также имеется чертёж общего вида (А3), чертёж шпинделя (А3) и сборочный чертёж шпиндельного узла (А3) и спецификация на него. Язык документа

Софт: КОМПАС-3D 14
