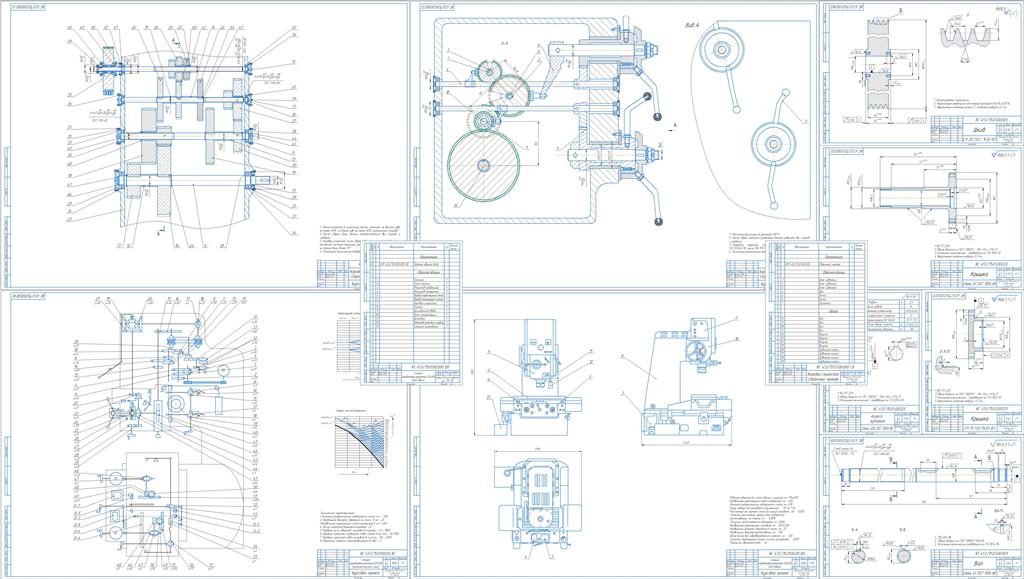

Расчет и конструирование коробки скоростей координатно расточного станка модели 2Е440А

Белорусско-Российский университет,
Кафедра Металлорежущие станки,
Курсовой проект по дисциплине "Расчет и конструирование станков"
на тему "Проектирование коробки скоростей координатно расточного станка"
Могилев 2014

Исходные данные: Двухскоростной электродвигатель. коэффициент передаточного отношения 1,26, минимальная скорость вращения 23 мин-1, число частот вращения 20
Введение 3
1 Описание разрабатываемой конструкции и кинематической схемы 4
2 Расчет режимов резания 5
3 Кинематический расчет коробки скоростей 7
4 Силовые расчеты и расчеты деталей на прочность 12
4.1 Определение расчетных нагрузок 12
4.2 Расчет зубчатых передач 13
4.2.1 Проектный расчет передачи 13
4.2.2 Проверочный расчёт передач 17
4.3 Расчёт клиноременной передачи 19
4.4 Расчёт валов 21
4.4.1 Проектный расчёт валов 21
4.4.2 Проверочный расчет валов 25
4.5 Расчет подшипников 29
4.6 Расчёт шпоночного соединения 32
4.7 Расчет шлицевого соединения 33
5 Описание механизма управления 35
6 Описание системы смазки 36
7 Мероприятия по технике безопасности и охране окружающей среды
Заключение
Список использованной литературы
