Вертикально-сверлильный станок Z=12

Омский государственный технический университет
Кафедра машиностроения
Курсовой проект по дисциплине «металлорежущие станки»
На тему: «Вертикально-сверлильный станок»
Омск 2013

В качестве базового станка выбран станок 2М55.

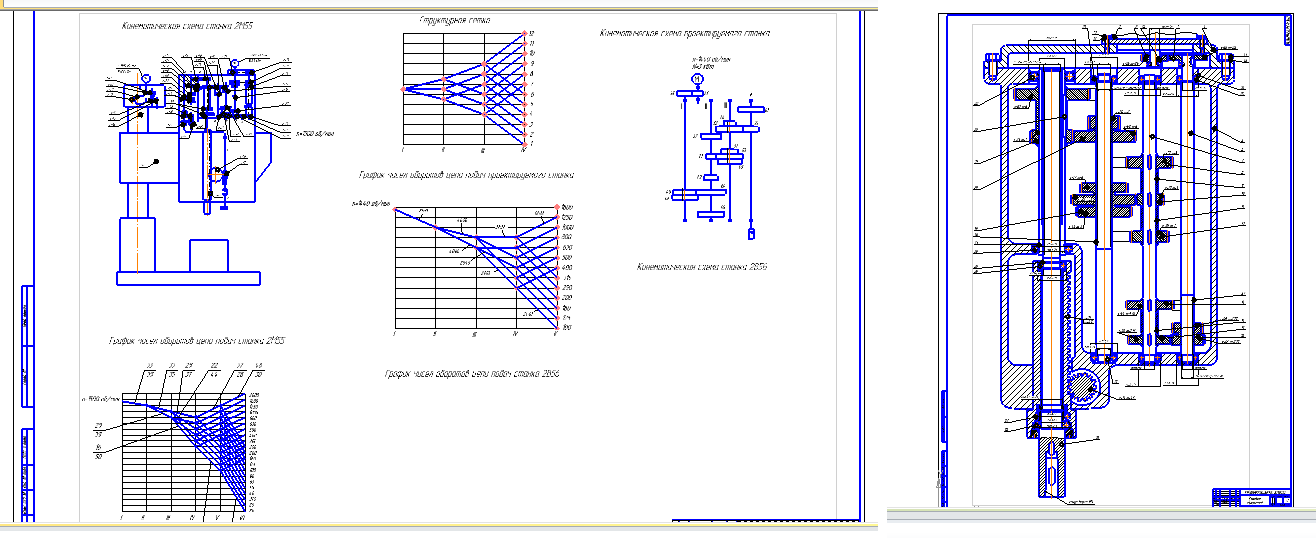

В данном курсовом проекте проанализированы несколько станков близких типоразмеров и приведены их технические характеристики. Рассчитаны основ-ные технические характеристики проектируемого станка. Составлена кинема-тическая схема проектируемого станка. Произведен силовой расчет элементов привода подач. Начерчена развертка коробки подач.
В данном курсовом проекте спроектирован привод подач для вертикаль-но-сверлильного станка зубчатых передач.

Содержание:
1. Назначение вертикально – сверлильного станка
2. Технические характеристики станков близких типов размеров
3. Определение основных технических характеристик станка
4. Кинематический расчёт привода подач
4.1 Построение структурной сетки
4.2 Построение графика чисел оборотов и определение передаточ-ных отношений
4.3 Определение чисел зубьев шестерён
4.4 Кинематическая схема привода подач
5. Расчет валов
6. Расчет подшипников
7. Проверка прочности шлицевого соединения
8. Система подвода смазки
Заключение
Список используемой литературы

Состав: Кафедра МСИ Язык документа

Софт: КОМПАС-3D 16

Файлы:
List_2.cdw
List_2.cdw.bak
PZ.docx
Spetsifikatsia.spw
List_1.cdw
