Курсовая работа. Вертикально-сверлильный станок модели 2А125К

Омский Государственный Технический Университет
Машиностроительный институт
оборудование машиностроительных производств

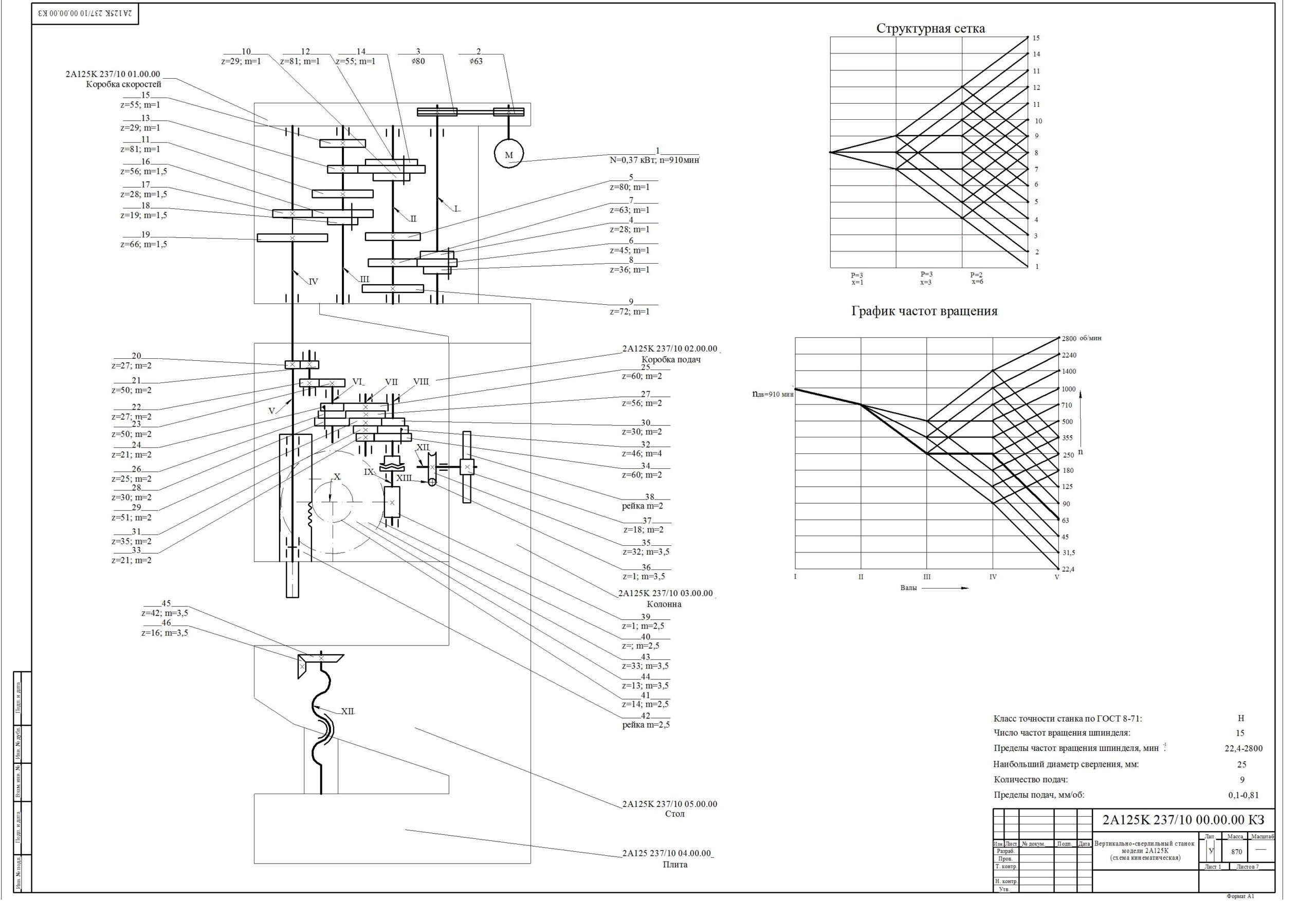

Курсовая работа на тему: вертикально-сверлильный станок модели 2А125К
2016

Современные металлорежущие станки ¬ это весьма развитые машины, включающие большое число механизмов и использующие механические, электрические, гидравлические и другие методы осуществления движений и управления цикл.

Исходными данными для расчета являются:
- наибольший диаметр сверления, dб=25мм;
- материал обрабатываемого изделия –сталь НВ<170;
- максимальная частота вращения шпинделя n=2800мин-1;
- знаменатель геометрического ряда φ=1,41;
- Число ступеней частот вращения z=15

На станке можно сверлить отверстия диаметром до 25 мм. Вылет шпинделя – 300мм, конус шпинделя по ГОСТ 2847-67– Морзе 3, наибольший ход шпинделя –200 мм. Станок обеспечивает 9 частот вращения шпинделя и 9 подач.
