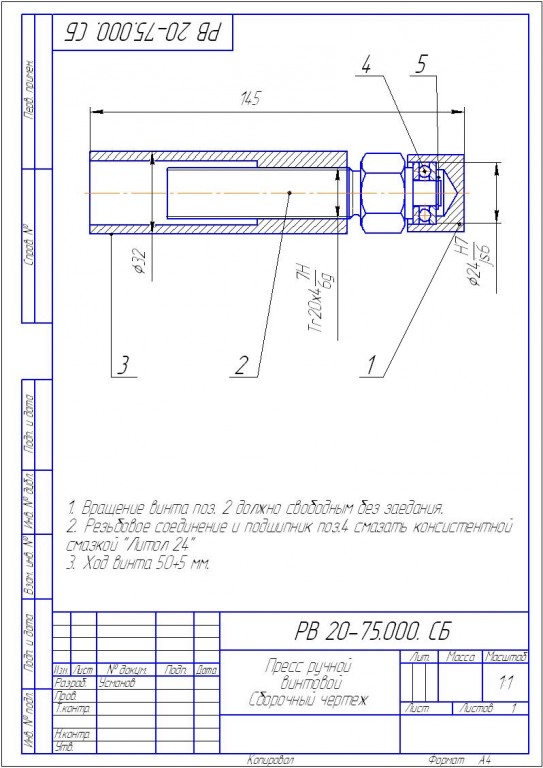

чертёж пресса ручного винтового

Пресс ручной винтовой применяется как средство малой механизации при выполнении монтажных операций. Состоит извинта поз.2, корпуса поз.з и упора поз.1. Упор может иметь разную конфигурацию в зависимости от назначения, например: конус, рифлённую поверхность и т.п. Основание корпуса также может иметь разную конфигурацию. Для уменьшения прикладывания усилия на кручения винта применяется упорный подшипник.
Пресс устанавливается между двумя телами и при вращении гаечным ключом винт легко выкручивается (упор остаётся неподвижным) и начинает смещать одно из двух тел.
